Einheit · AXIAL-PISTON MOTOR
ALA10VE63EZ6/52W1-VRF16N007R902424939
Axialkolbenmotor Bosch Rexroth Baureihe A10VM, Typschlüssel ALA10VE63EZ6/52W1-VRF16N007, Materialnummer R902424939. Nenngröße: NG 63. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar (A10V). Betriebsart: Motor, Einschubausführung, offener und geschlossener Kreislauf (E). Regel- und Verstelleinrichtungen: Zweipunktverstellung elektrisch U = 12 V mit Schaltmagnet mit (EZ6). Drehrichtung: Bei Blick auf Triebwelle wechselnd (W). Minimales Schluckvolumen: Vg min [cm3] stufenlos einstellbar von/bis (1). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zahnwelle ähnlich ISO 3019-1 für hoheres Drehmoment (R). Anbauflansch: Spezialflansch; 2 Loch (F). Arbeitsanschluss: Gewindeanschluss A und B seitlich; Gewindeanschluss nach DIN 3852-1 gleiche Seite metrisch (16N00). Ventile: Spülventil integriert (nur bei Anschlüsse für Arbeitsleitungen 10N00, 60N00 und 16N00, 66N00) (7).
- Nummer
- R902424939
- Typschlüssel
- ALA10VE63EZ6/52W1-VRF16N007
- Gruppe
- A10VE 63
- Ausgabe
- 07/2020

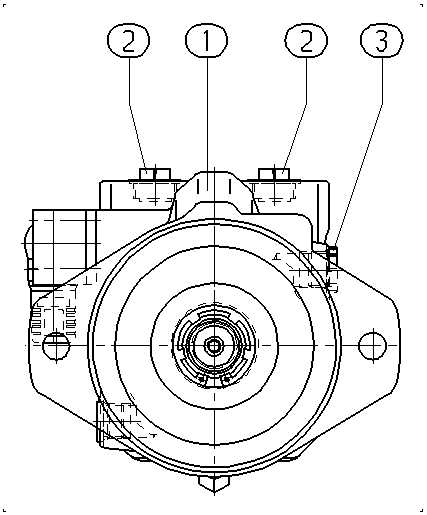

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902424761 | AXIAL-PISTON MOTOR Stückliste der Baugruppe →L | 1 | ||
| R902602012 | SEAL SCREW | 2 | ||
| R902603190 | SEAL SCREW | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar | A10V |
| Betriebsart | Motor, Einschubausführung, offener und geschlossener Kreislauf | E |
| Nenngröße (NG) | 63 | 63 |
| Regel- und Verstelleinrichtungen | Zweipunktverstellung elektrisch U = 12 V mit Schaltmagnet mit | EZ6 |
| Baureihe | Baureihe 5, Index 2 | 52 |
| Drehrichtung | Bei Blick auf Triebwelle wechselnd | W |
| Minimales Schluckvolumen | Vg min [cm3] stufenlos einstellbar von/bis | 1 |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zahnwelle ähnlich ISO 3019-1 für hoheres Drehmoment | R |
| Anbauflansch | Spezialflansch; 2 Loch | F |
| Arbeitsanschluss | Gewindeanschluss A und B seitlich; Gewindeanschluss nach DIN 3852-1 gleiche Seite metrisch | 16N00 |
| Ventile | Spülventil integriert (nur bei Anschlüsse für Arbeitsleitungen 10N00, 60N00 und 16N00, 66N00) | 7 |
