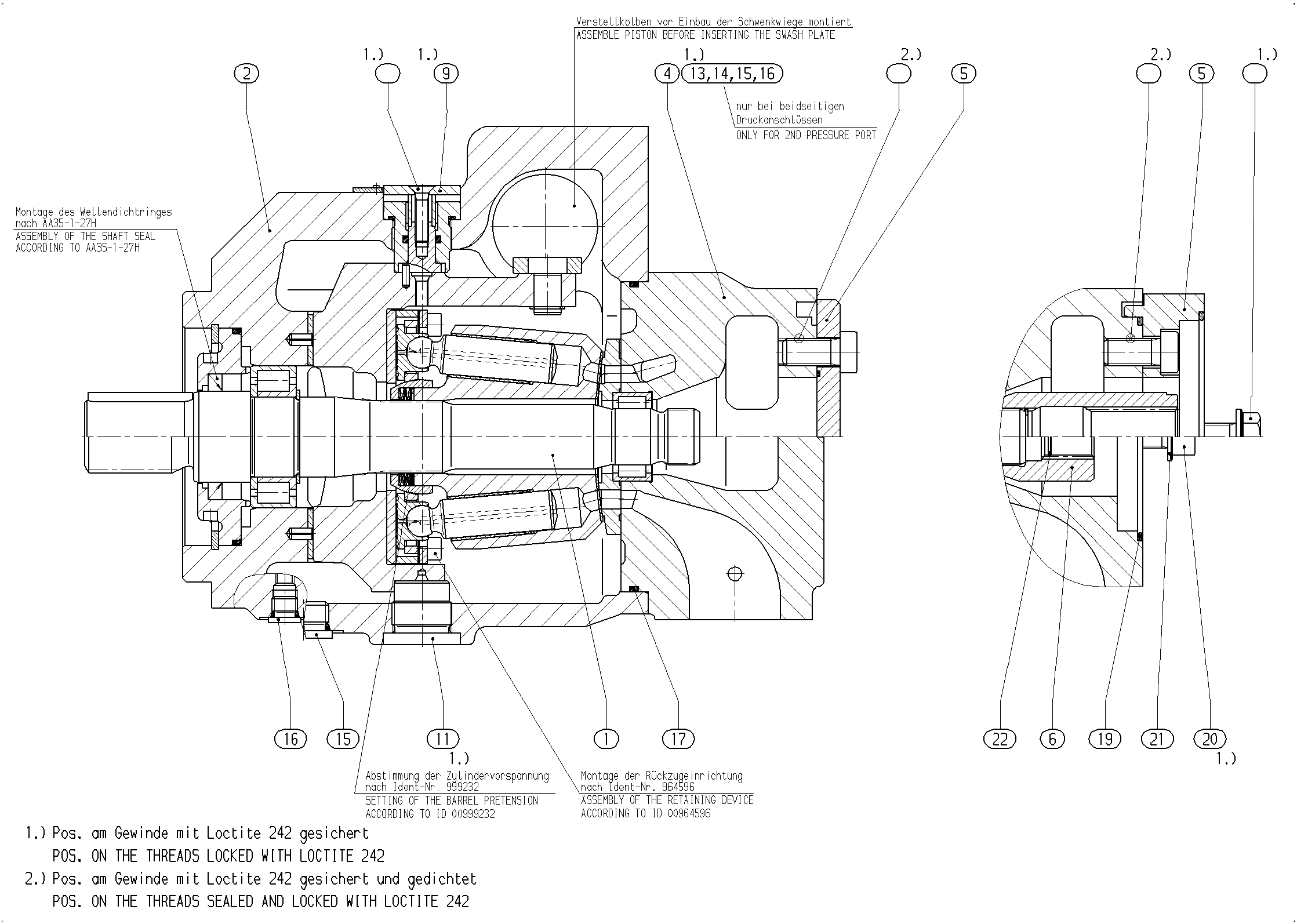

Einheit · BASE UNIT
GAA4VSO40M/10L-VSD63N00R902425328
Grundeinheit Bosch Rexroth Baureihe A4VSO, Typschlüssel GAA4VSO40M/10L-VSD63N00, Materialnummer R902425328. Nenngröße: NG 40. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, SAE, Nenndruck 5100 psi (350 bar), Höchstdruck 5800 psi (400 bar) (AA4VS). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtungen: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: FKM (Fluorkautschuk) / HFD-Betrieb (V). Triebwelle: Zahnwelle ANSI B92.1a (S). Anbauflansch: In Anlehnung an ISO 3019-2 metrisch 4-Loch (D). Arbeitsanschluss: Standardausführung Befestigungsgewinde, Anschluss B und S: SAE-Flansch seitlich, um 90° versetzt, UNC metrisch (nur bestellbar ohne Durchtrieb (N00) oder mit Durchtrieben K..) (63). Durchtrieb: Ohne Durchtrieb (N00).
- Nummer
- R902425328
- Typschlüssel
- GAA4VSO40M/10L-VSD63N00
- Gruppe
- A4VSO 40
- Ausgabe
- 06/2020
| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902418993 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R910900807 | CONNECTION PLATE | 1 | ||
| R910904271 | INDICATING DEVICE Stückliste der Baugruppe →L | 1 | ||
| R910904272 | STUD BOLT Stückliste der Baugruppe →L | 1 | ||
| R910126594 | SOCKET HEAD CAP SCREW | 4 | ||
| R910967343 | SCREW PLUGD | 4 | ||
| R910764647 | SCREW PLUGD | 3 | ||
| R910186961 | O-RINGD | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, SAE, Nenndruck 5100 psi (350 bar), Höchstdruck 5800 psi (400 bar) | AA4VS |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 40 | 40 |
| Baureihe | Baureihe 1, Index 0 (Baureihe 1, Index 1, nur bei Verstellung HD und EP) | 10 |
| Drehrichtungen | Bei Blick auf Triebwelle links | L |
| Dichtungswerkstoff | FKM (Fluorkautschuk) / HFD-Betrieb | V |
| Triebwelle | Zahnwelle ANSI B92.1a | S |
| Anbauflansch | In Anlehnung an ISO 3019-2 metrisch 4-Loch | D |
| Arbeitsanschluss | Standardausführung Befestigungsgewinde, Anschluss B und S: SAE-Flansch seitlich, um 90° versetzt, UNC metrisch (nur bestellbar ohne Durchtrieb (N00) oder mit Durchtrieben K..) | 63 |
| Durchtrieb | Ohne Durchtrieb | N00 |
