Einheit · ROTARY GROUP
TW A4F O 71 M/10R-VPBK00R902425393
Triebwerk Bosch Rexroth Baureihe A4FO, Typschlüssel TWA4FO71M/10R-VPBK00, Materialnummer R902425393. Axialkolbeneinheit: Schrägscheibenbauart, konstant (A4F). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Bei Blick auf Triebwelle (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle 280: Zylindrische Welle mit Passfeder DIN 6885 (P). Anbauflansch: ISO 3019, 4-Loch (B).
- Nummer
- R902425393
- Typschlüssel
- TW A4F O 71 M/10R-VPBK00
- Gruppe
- A4FO 71
- Ausgabe
- 07/2020

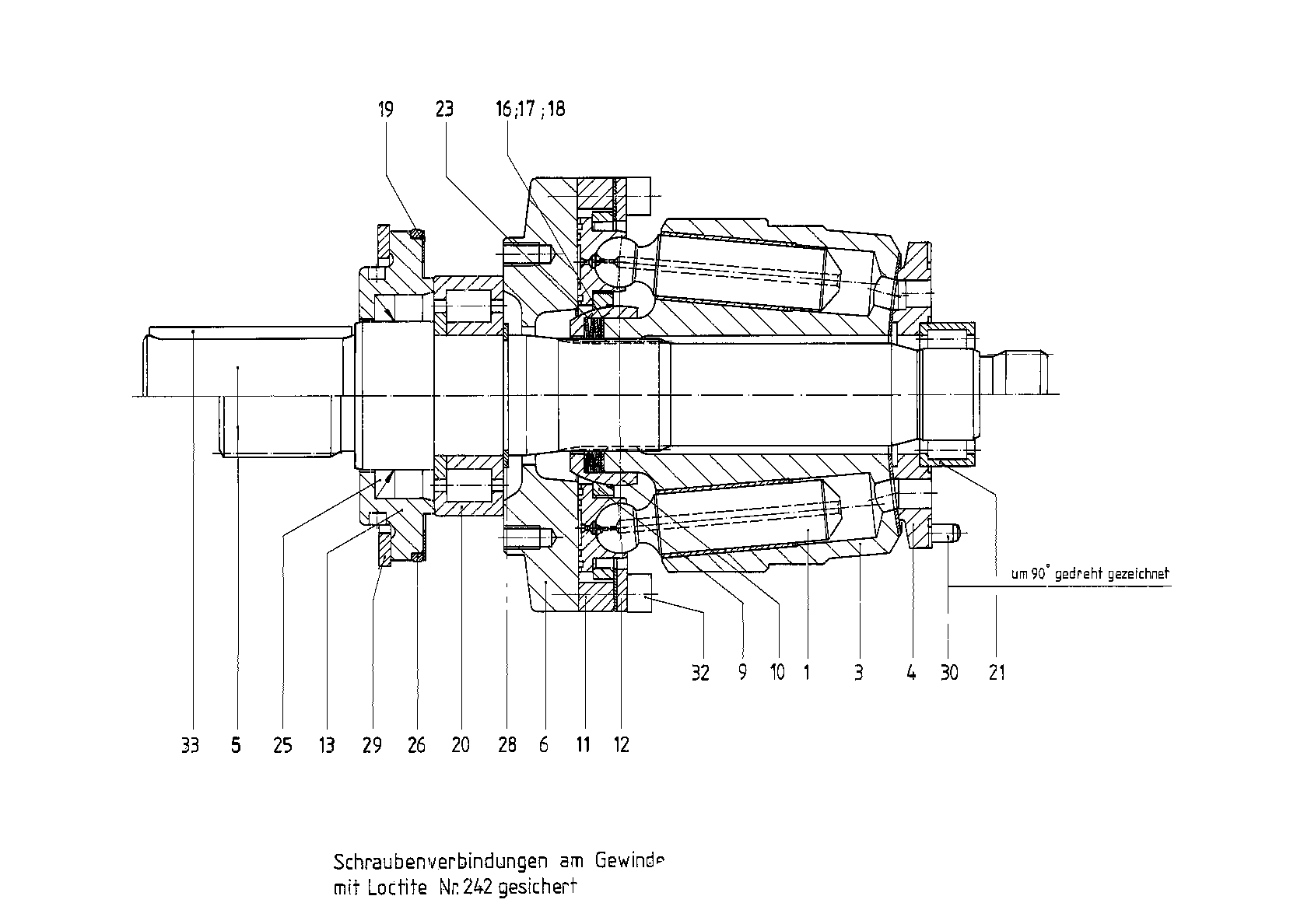

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| 1 | R902400682 | PISTON PAD | 9 | |
| R909440195 | CYLINDER | 1 | ||
| 4 | R910942042 | DISTRIBUTOR PLATE | 1 | |
| R902409237 | DRIVE SHAFT | 1 | ||
| 6 | R910997871 | CAM PLATE | 1 | |
| R910765198 | RETAINING PLATE | 1 | ||
| 10 | R909426456 | RETAINING BALL | 1 | |
| 11 | R910960663 | SPACER SEGMENT | 2 | |
| R910918786 | SEGMENT | 2 | ||
| 13 | R910902360 | SEALING FLANGE | 1 | |
| 16 | R909400444 | SHIM RING | 2 | |
| 17 | R909408057 | SHIM RING | 2 | |
| 18 | R910829277 | SHIM RING | 2 | |
| 19 | R910444677 | SHIM RING | 1 | |
| 20 | R910960736 | CYL. ROLLER BEARING | 1 | |
| 21 | R910755435 | CYL. ROLLER BEARING | 1 | |
| R909400441 | CUP-SPRING STACK | 1 | ||
| R910928941 | SHAFT SEALING RINGD | 1 | ||
| 26 | R910640182 | O-RINGD | 1 | |
| 28 | R910105813 | RETAINING RING | 1 | |
| 29 | R910189057 | RETAINING RING | 1 | |
| 30 | R913000824 | STRAIGHT PIN | 1 | |
| R902650863 | SOCKET HEAD CAP SCREW | 4 | ||
| R910923559 | PARALLEL KEY | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, konstant | A4F |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Baureihe | Baureihe 1, Index 0 | 10 |
| Drehrichtung | Bei Blick auf Triebwelle | R |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle 280 | Zylindrische Welle mit Passfeder DIN 6885 | P |
| Anbauflansch | ISO 3019, 4-Loch | B |
