Einheit · BASE UNIT
G A10V E 45 OV /52W1-VRF66N000 -S1598R902426376
Grundeinheit Bosch Rexroth Baureihe A10VM, Typschlüssel GA10VE45OV/52W1-VRF66N000-S1598, Materialnummer R902426376. Nenngröße: NG 45. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar (A10V). Betriebsart: Motor, Einschubausführung, offener und geschlossener Kreislauf (E). Drehrichtung: Bei Blick auf Triebwelle wechselnd (W). Minimales Schluckvolumen: Vg min [cm3] stufenlos einstellbar von/bis (1). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zahnwelle ähnlich ISO 3019-1 für hoheres Drehmoment (R). Anbauflansch: Spezialflansch; 2 Loch (F). Arbeitsanschluss: Gewindeanschluss A und B seitlich; Gewindeanschluss nach ISO 11926 gleiche Seite UN (66N00). Ventile: Ohne Ventil (0). Sonderausführung Nr. 1598.
- Nummer
- R902426376
- Typschlüssel
- G A10V E 45 OV /52W1-VRF66N000 -S1598
- Gruppe
- A10VE 45
- Ausgabe
- 06/2020

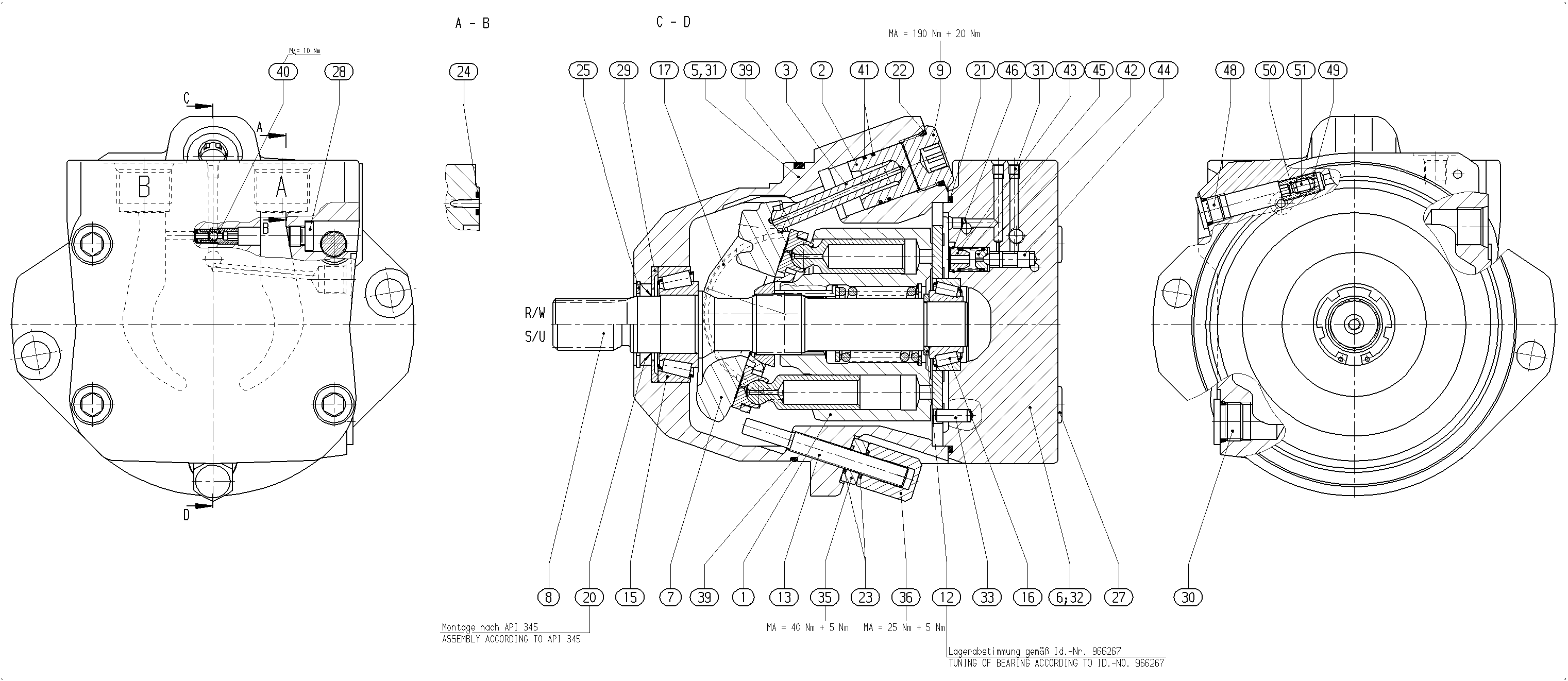

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902435770 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R910979311 | ADJUSTING PISTON | 1 | ||
| R902439068 | PISTON ROD | 1 | ||
| R902425709 | MOTOR HOUSING | 1 | ||
| R902425691 | CONNECTION PLATE | 1 | ||
| R902443505 | SWASH PLATE | 1 | ||
| R902408467 | DRIVE SHAFT | 1 | ||
| R902447575 | SCREW PLUG Stückliste der Baugruppe →L | 1 | ||
| R910938955 | ADJUSTMENT SHIM | 1 | ||
| R910933408 | STOP SCREW | 1 | ||
| R910704946 | TAPERED-ROLLER BEARING | 1 | ||
| R910704954 | TAPERED-ROLLER BEARING | 1 | ||
| R910933792 | BEARING SHELL | 2 | ||
| R910985471 | SHAFT SEALING RINGD | 1 | ||
| R913052048 | O-RINGD | 1 | ||
| R910804886 | O-RINGD | 2 | ||
| R910942133 | R-RING | 1 | ||
| R902403814 | RETAINING RING | 1 | ||
| R910110256 | SOCKET HEAD CAP SCREW | 4 | ||
| R909156649 | SCREW PLUG | 1 | ||
| R910987963 | STOP RING | 1 | ||
| R910901969 | SCREW PLUGD | 1 | ||
| R909831317 | DOUBLE BREAK-OFF PLUG | 2 | ||
| R910989983 | DOUBLE BREAK-OFF PLUG | 1 | ||
| R902533908 | STRAIGHT PIN | 1 | ||
| R910998240 | NUT | 1 | ||
| R910961839 | CAP NUT | 1 | ||
| R902601553 | O-RING | 1 | ||
| R902424169 | SHUTTLE VALVE Stückliste der Baugruppe →L | 1 | ||
| R902650529 | R-RING | 2 | ||
| R909426138 | SPRING DISK | 1 | ||
| R910987354 | SPRING DISK | 1 | ||
| R909426137 | CONTROL PISTON | 1 | ||
| R909432802 | COMPRESSION SPRING | 1 | ||
| R910987573 | SNAP RING | 1 | ||
| R902650493 | SCREW PLUG | 1 | ||
| R909400263 | THROTTLE SCREW | 1 | ||
| R909400264 | THROTTLE SCREW | 1 | ||
| R909400262 | THROTTLE PIN | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar | A10V |
| Betriebsart | Motor, Einschubausführung, offener und geschlossener Kreislauf | E |
| Nenngröße (NG) | 45 | 45 |
| Baureihe | Baureihe 5, Index 2 | 52 |
| Drehrichtung | Bei Blick auf Triebwelle wechselnd | W |
| Minimales Schluckvolumen | Vg min [cm3] stufenlos einstellbar von/bis | 1 |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zahnwelle ähnlich ISO 3019-1 für hoheres Drehmoment | R |
| Anbauflansch | Spezialflansch; 2 Loch | F |
| Arbeitsanschluss | Gewindeanschluss A und B seitlich; Gewindeanschluss nach ISO 11926 gleiche Seite UN | 66N00 |
| Ventile | Ohne Ventil | 0 |
