Einheit · AXIAL-PISTON PUMP

A A10V O 60 DFR1/52L-VRD12K68 -S1599R902426419

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO60DFR1/52L-VRD12K68-S1599, Materialnummer R902426419. Nenngröße: NG 60. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen mit Spülfunktion (DFR1). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. wie Welle „S“ jedoch für höheres Drehmoment (R). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 4-Loch (D). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 metrisch Befestigungsgewinde metrisch seitfür Durchtrieb lich gegenüberliegend (12). Durchtrieb: 101-2 (B) 7/8 in 13T 16/32DP (K68). Sonderausführung Nr. 1599.

Nummer: R902426419
Typschlüssel: A A10V O 60 DFR1/52L-VRD12K68 -S1599
Gruppe: A10VO 60
Ausgabe: 06/2020

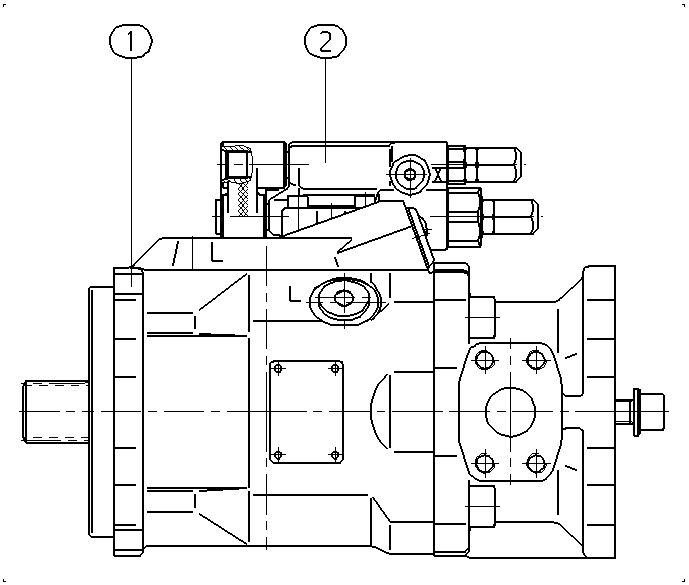

A A10V O 60 DFR1/52L-VRD12K68 -S1599 — Zeichnung

Pos.	Nummer	Bezeichnung	Menge	Zur Anfrage
	R902420496	BASE UNIT Stückliste der Baugruppe →L	1
	R902455916	CONTROL VALVE Stückliste der Baugruppe →L	1

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi)	A10V
Betriebsart	Pumpe, offener Kreislauf	O
Nenngröße (NG)	60	60
Regel- und Verstelleinrichtung	mit Förderstromregler X-T verschlossen mit Spülfunktion	DFR1
Baureihe	Baureihe 5, Index 2	52
Drehrichtung	Bei Blick auf Triebwelle links	L
Dichtungswerkstoff	FKM (Fluorkautschuk)	V
Triebwelle	Genaue Darstellung. wie Welle „S“ jedoch für höheres Drehmoment	R
Anbauflansch	Angelehnt an ISO 3019-1 (SAE) 4-Loch	D
Arbeitsanschluss	SAE-Flanschanschlüsse nach ISO 6162 metrisch Befestigungsgewinde metrisch seitfür Durchtrieb lich gegenüberliegend	12
Durchtrieb	101-2 (B) 7/8 in 13T 16/32DP	K68

Parameter aus dem Typschlüssel

Weitere Ausführungen 7
