Einheit · AXIAL-PISTON PUMP

A A10V O 60 DFR1/52R-VSR46N00 -S1678R902427451

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO60DFR1/52R-VSR46N00-S1678, Materialnummer R902427451. Nenngröße: NG 60. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen mit Spülfunktion (DFR1). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 1678.

Nummer: R902427451
Typschlüssel: A A10V O 60 DFR1/52R-VSR46N00 -S1678
Gruppe: A10VO 60
Ausgabe: 06/2020

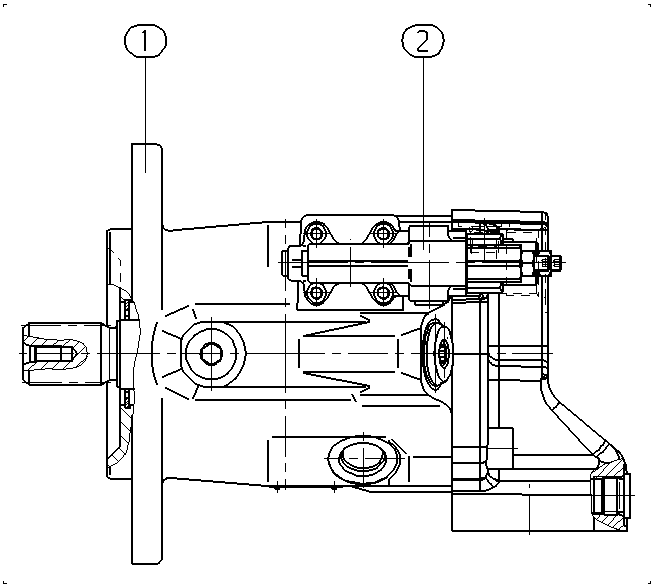

A A10V O 60 DFR1/52R-VSR46N00 -S1678 — Zeichnung

Pos.	Nummer	Bezeichnung	Menge	Zur Anfrage
	R902426403	BASE UNIT Stückliste der Baugruppe →L	1
	R902472494	CONTROL VALVE Stückliste der Baugruppe →L	1

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi)	A10V
Betriebsart	Pumpe, offener Kreislauf	O
Nenngröße (NG)	60	60
Regel- und Verstelleinrichtung	mit Förderstromregler X-T verschlossen mit Spülfunktion	DFR1
Baureihe	Baureihe 5, Index 2	52
Drehrichtung	Blick auf Triebwelle rechts	R
Dichtungswerkstoff	FKM (Fluorkautschuk)	V
Triebwelle	Genaue Darstellung.	S
Durchtrieb	Ohne Durchtrieb	N00

Parameter aus dem Typschlüssel
