Einheit · AXIAL-PISTON PUMP
AA10VO100DFLR/31L-PUC11N00-S1654R902428156
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO100DFLR/31L-PUC11N00-S1654, Materialnummer R902428156. Nenngröße: NG 100. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: Druck-Förderstrom-Leistungsregler (DFLR). Drehrichtung: Bei Blick auf Triebwelle links (L). Triebwelle: Genaue Darstellung. reduzierter Durchmesser; bedingt für Durchtrieb geeignet (U). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse Befestigungsgewinde nach ISO 6162 metrisch; hinten Arbeitsanschlüsse metrisch nicht für Durchtrieb (11). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 1654.
- Nummer
- R902428156
- Typschlüssel
- AA10VO100DFLR/31L-PUC11N00-S1654
- Gruppe
- A10VO 100
- Ausgabe
- 06/2020

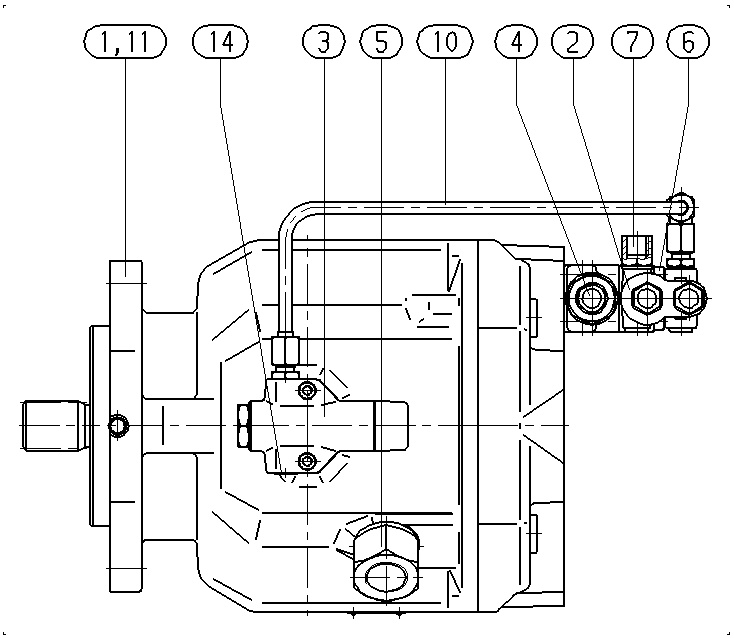

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902428099 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902533312 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902533217 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902455818 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R910910741 | ADAPTER Stückliste der Baugruppe →L | 1 | ||
| R910478474 | SOCKET HEAD CAP SCREW | 4 | ||
| R910921653 | ADAPTER Stückliste der Baugruppe →L | 1 | ||
| R902428301 | PIPING Stückliste der Baugruppe →L | 1 | ||
| R910910065 | POWER DIAGRAM | 1 | ||
| R909154478 | SCREW PLUG | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 100 | 100 |
| Regel- und Verstelleinrichtung | Druck-Förderstrom-Leistungsregler | DFLR |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Triebwelle | Genaue Darstellung. reduzierter Durchmesser; bedingt für Durchtrieb geeignet | U |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse Befestigungsgewinde nach ISO 6162 metrisch; hinten Arbeitsanschlüsse metrisch nicht für Durchtrieb | 11 |
| Durchtrieb | Ohne Durchtrieb | N00 |
