Einheit · AXIAL-PISTON PUMP

A A10V O 45 DFR1/52L-PSC62K52 -S1658R902428214

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO45DFR1/52L-PSC62K52-S1658, Materialnummer R902428214. Nenngröße: NG 45. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen mit Spülfunktion (DFR1). Drehrichtung: Bei Blick auf Triebwelle links (L). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 UNC Befestigungsgewinde UNC für Durchtrieb seitlich gegenüberliegend (62). Durchtrieb: 82-2 (A) 3/4 in 11T 16/32DP (K52). Sonderausführung Nr. 1658.

Nummer: R902428214
Typschlüssel: A A10V O 45 DFR1/52L-PSC62K52 -S1658
Gruppe: A10VO 45
Ausgabe: 06/2020

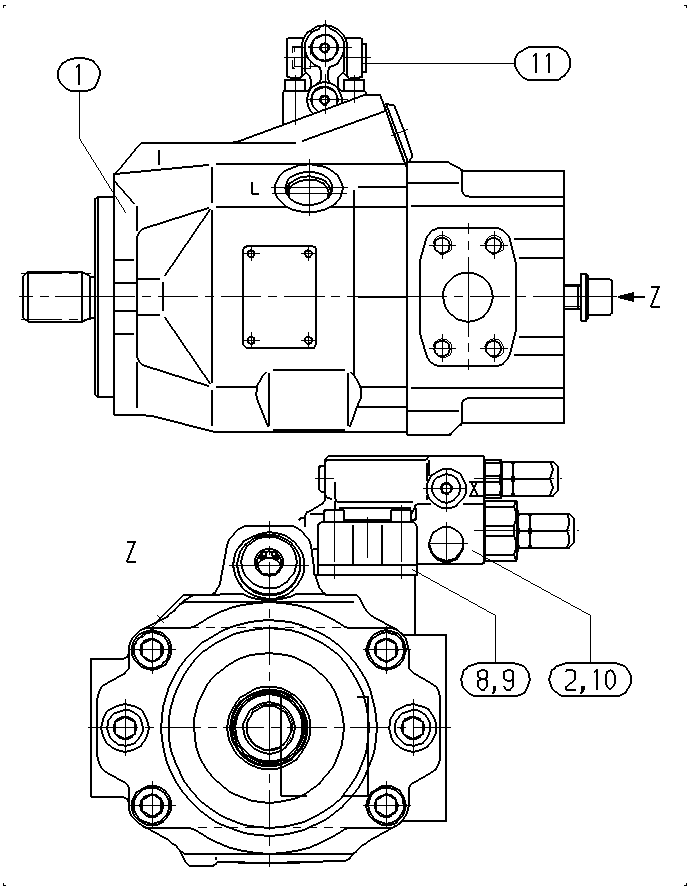

A A10V O 45 DFR1/52L-PSC62K52 -S1658 — Zeichnung

Pos.	Nummer	Bezeichnung	Menge
	R902432274	BASE UNIT Stückliste der Baugruppe →L	1
	R902472492	CONTROL VALVE Stückliste der Baugruppe →L	1
	R902407954	INTERMEDIATE PLATE	1
	R910515078	O-RING	3
	R910920356	SOCKET HEAD CAP SCREW	4
	R909154478	SCREW PLUG	1
12	R902434482	SEAL	1

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi)	A10V
Betriebsart	Pumpe, offener Kreislauf	O
Nenngröße (NG)	45	45
Regel- und Verstelleinrichtung	mit Förderstromregler X-T verschlossen mit Spülfunktion	DFR1
Baureihe	Baureihe 5, Index 2	52
Drehrichtung	Bei Blick auf Triebwelle links	L
Triebwelle	Genaue Darstellung.	S
Anbauflansch	Angelehnt an ISO 3019-1 (SAE) 2-Loch	C
Arbeitsanschluss	SAE-Flanschanschlüsse nach ISO 6162 UNC Befestigungsgewinde UNC für Durchtrieb seitlich gegenüberliegend	62
Durchtrieb	82-2 (A) 3/4 in 11T 16/32DP	K52

Weitere Ausführungen 1

R902428343 AL A10V O 45 DFR1/52L-PSC62K52 -S1658
