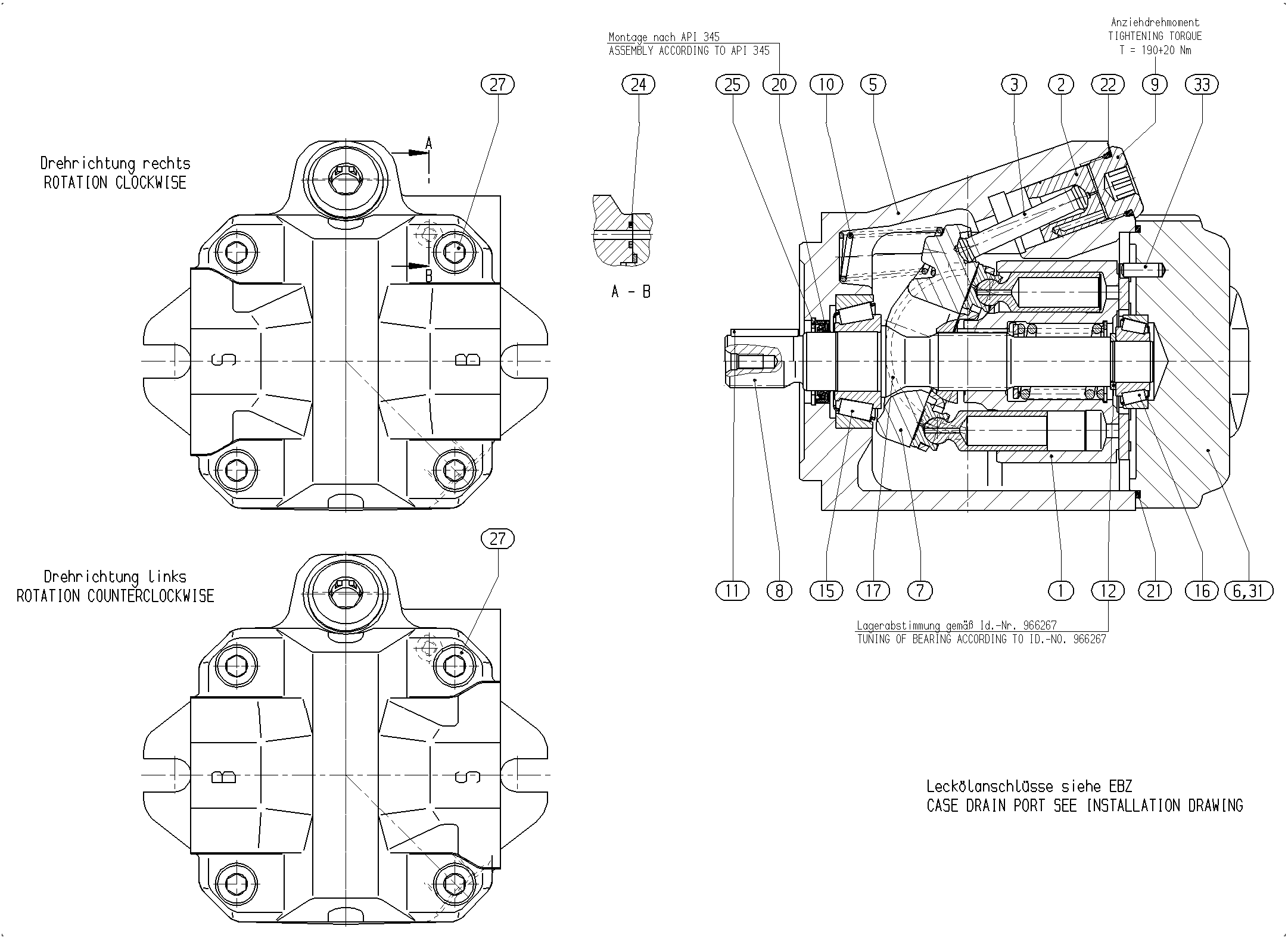

Einheit · BASE UNIT
G A10VNO 45 OV /52R-VRC07N00 -S1668R902428617
Grundeinheit Bosch Rexroth Baureihe A10VNO, Typschlüssel GA10VNO45OV/52R-VRC07N00-S1668, Materialnummer R902428617. Nenngröße: NG 45. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 210 bar (3050 psi), Höchstdruck 250 bar (3600 psi) (A10VN). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. wie Welle „S“ jedoch für höheres Drehmoment (R). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 1668.
- Nummer
- R902428617
- Typschlüssel
- G A10VNO 45 OV /52R-VRC07N00 -S1668
- Gruppe
- A10VNO 45
- Ausgabe
- 06/2020
| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902439324 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R910993694 | ADJUSTING PISTON | 1 | ||
| R902407267 | PISTON ROD | 1 | ||
| R902428572 | PUMP HOUSING | 1 | ||
| R902502266 | CONNECTION PLATE | 1 | ||
| R902436914 | SWASH PLATE | 1 | ||
| R902401972 | DRIVE SHAFT | 1 | ||
| R902447585 | SCREW PLUG Stückliste der Baugruppe →L | 1 | ||
| R910947314 | COMPRESSION SPRING | 1 | ||
| R902400789 | ADJUSTMENT SHIM | 1 | ||
| R902438109 | TAPERED-ROLLER BEARING | 1 | ||
| R902438110 | TAPERED-ROLLER BEARING | 1 | ||
| R902410506 | BEARING SHELL | 2 | ||
| R910794325 | SHAFT SEALING RINGD | 1 | ||
| R902650851 | O-RINGD | 1 | ||
| R910942133 | R-RINGD | 1 | ||
| R902403815 | RETAINING RING | 1 | ||
| R910110191 | SOCKET HEAD CAP SCREW | 4 | ||
| R909831318 | DOUBLE BREAK-OFF PLUG | 2 | ||
| R902533908 | STRAIGHT PIN | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 210 bar (3050 psi), Höchstdruck 250 bar (3600 psi) | A10VN |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 45 | 45 |
| Baureihe | Baureihe 5, Index 2 | 52 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung. wie Welle „S“ jedoch für höheres Drehmoment | R |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | 7 | 07 |
| Durchtrieb | Ohne Durchtrieb | N00 |
