Einheit · AXIAL-PISTON PUMP
AA10VO100FHD/31R-VWC62G70-SO105R902428956
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO100FHD/31R-VWC62G70-SO105, Materialnummer R902428956. Nenngröße: NG 100. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. wie „U“, höheres Drehmoment; bedingt für Durchtrieb geeignet Anbaumöglichkeiten (W). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb (62). Sonderausführung Nr. 105.
- Nummer
- R902428956
- Typschlüssel
- AA10VO100FHD/31R-VWC62G70-SO105
- Gruppe
- A10VO 100
- Ausgabe
- 06/2020

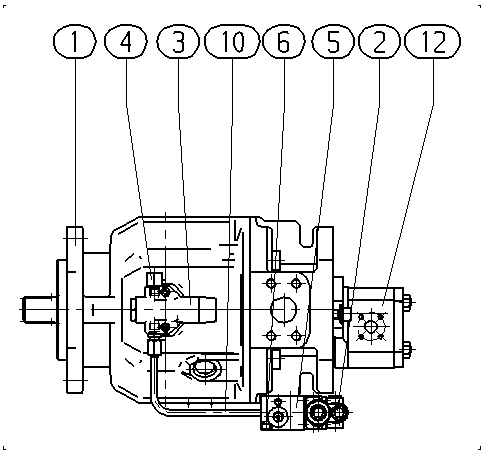

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902428935 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902533818 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902533801 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R910902409 | ADAPTER Stückliste der Baugruppe →L | 1 | ||
| R910929877 | INTERMEDIATE PLATE Stückliste der Baugruppe →L | 1 | ||
| R910126446 | SOCKET HEAD CAP SCREW | 4 | ||
| R910965633 | PIPING Stückliste der Baugruppe →L | 1 | ||
| 0510625072 | HYDRAULIC GEAR PUMPL | 1 | ||
| 61 | R910109606 | SOCKET HEAD CAP SCREW | 2 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 100 | 100 |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Bei Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung. wie „U“, höheres Drehmoment; bedingt für Durchtrieb geeignet Anbaumöglichkeiten | W |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb | 62 |
