Einheit · AXIAL-PISTON PUMP

A A10V O100 DRG /31L-VSC44K68 -SO420R902429250

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO100DRG/31L-VSC44K68-SO420, Materialnummer R902429250. Nenngröße: NG 100. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Druckabschneidung hydraulisch ferngesteuert (DRG). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Durchtrieb: 101-2 (B) 7/8 in 13T 16/32DP (K68). Sonderausführung Nr. 420.

Nummer
R902429250
Typschlüssel
A A10V O100 DRG /31L-VSC44K68 -SO420
Gruppe
A10VO 100
Ausgabe
06/2020

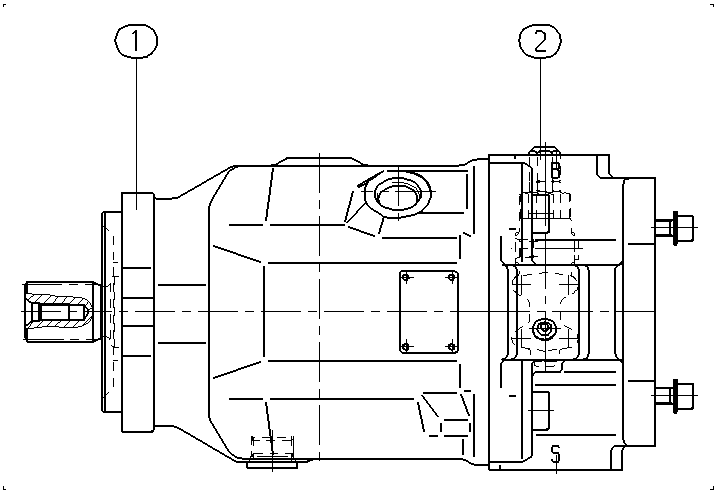

A A10V O100 DRG /31L-VSC44K68 -SO420 — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902412717BASE UNIT Stückliste der Baugruppe →L1
R902451761CONTROL VALVE Stückliste der Baugruppe →L1
70R902421946SHIPPING PROTECTION1
71R902421950SHIPPING PROTECTION1
72R902603191SEAL SCREW1
73R902602014SEAL SCREW1
74R902602977FLANGE COVER1
75R909830326NAMEPLATE1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi)A10V
BetriebsartPumpe, offener KreislaufO
Nenngröße (NG)100100
Regel- und Verstelleinrichtungmit Druckabschneidung hydraulisch ferngesteuertDRG
BaureiheBaureihe 3, Index 131
DrehrichtungBei Blick auf Triebwelle linksL
DichtungswerkstoffFKM (Fluorkautschuk)V
TriebwelleGenaue Darstellung.S
AnbauflanschAngelehnt an ISO 3019-1 (SAE) 2-LochC
Durchtrieb101-2 (B) 7/8 in 13T 16/32DPK68
