Einheit · AXIAL-PISTON PUMP
A A10V O 71 FHD /31L-VSC61N00 -SO478R902430079
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO71FHD/31L-VSC61N00-SO478, Materialnummer R902430079. Nenngröße: NG 71. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse Befestigungsgewinde nach ISO 6162 UNC; hinten Arbeitsanschlüsse UNC nicht für Durchtrieb (61). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 478.
- Nummer
- R902430079
- Typschlüssel
- A A10V O 71 FHD /31L-VSC61N00 -SO478
- Gruppe
- A10VO 71
- Ausgabe
- 06/2020

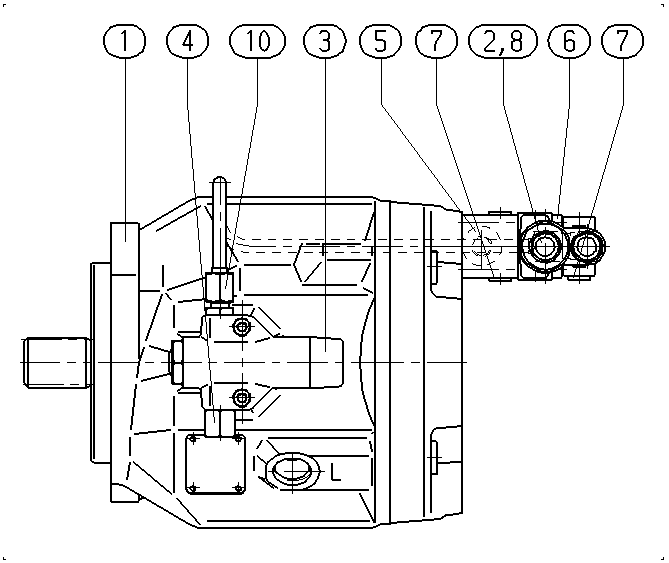

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902407225 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902462732 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902533801 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R910902409 | ADAPTER Stückliste der Baugruppe →L | 1 | ||
| R902404047 | INTERMEDIATE PLATE Stückliste der Baugruppe →L | 1 | ||
| R910478474 | SOCKET HEAD CAP SCREW | 4 | ||
| R910764647 | SCREW PLUG | 2 | ||
| R902434482 | SEAL | 1 | ||
| R902430073 | PIPING Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 71 | 71 |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung. | S |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse Befestigungsgewinde nach ISO 6162 UNC; hinten Arbeitsanschlüsse UNC nicht für Durchtrieb | 61 |
| Durchtrieb | Ohne Durchtrieb | N00 |
