Einheit · BASE UNIT
GH A10V O 45 OV /52L-VUC12N00 -S1750R902431343
Grundeinheit Bosch Rexroth Baureihe A10VO, Typschlüssel GHA10VO45OV/52L-VUC12N00-S1750, Materialnummer R902431343. Nenngröße: NG 45. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. reduzierter Durchmesser, bedingt für Durchtrieb geeignet (U). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 metrisch Befestigungsgewinde metrisch seitfür Durchtrieb lich gegenüberliegend (12). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 1750.
- Nummer
- R902431343
- Typschlüssel
- GH A10V O 45 OV /52L-VUC12N00 -S1750
- Gruppe
- A10VO 45
- Ausgabe
- 06/2020

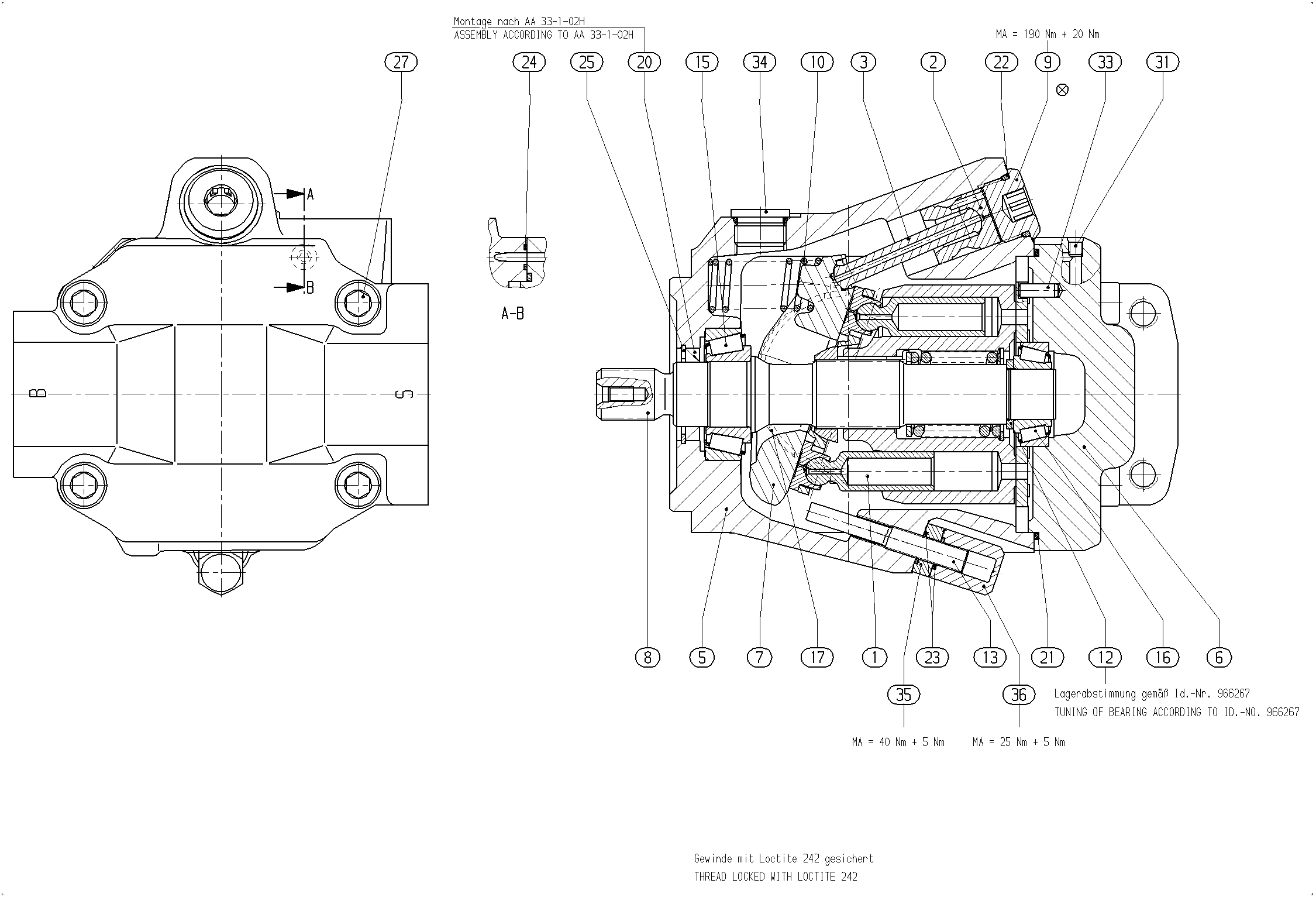

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910960649 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R910970702 | ADJUSTING PISTON | 1 | ||
| R902439068 | PISTON ROD | 1 | ||
| R910975224 | MOTOR HOUSING | 1 | ||
| R910970275 | CONNECTION PLATE | 1 | ||
| R902437705 | SWASH PLATE | 1 | ||
| R902417387 | DRIVE SHAFT | 1 | ||
| R902447579 | SCREW PLUG Stückliste der Baugruppe →L | 1 | ||
| R910928606 | COMPRESSION SPRING | 1 | ||
| R910938955 | ADJUSTMENT SHIM | 1 | ||
| R910933408 | STOP SCREW | 1 | ||
| R910704946 | TAPERED-ROLLER BEARING | 1 | ||
| R910704954 | TAPERED-ROLLER BEARING | 1 | ||
| R910933793 | BEARING SHELL | 2 | ||
| R910793671 | SHAFT SEALING RINGD | 1 | ||
| R913052048 | O-RINGD | 1 | ||
| R910804886 | O-RING | 2 | ||
| R910942133 | R-RINGD | 1 | ||
| R902403814 | RETAINING RING | 1 | ||
| R910110248 | SOCKET HEAD CAP SCREW | 4 | ||
| R909831318 | DOUBLE BREAK-OFF PLUG | 1 | ||
| R902533908 | STRAIGHT PIN | 1 | ||
| R910967343 | SCREW PLUG | 1 | ||
| R910998240 | NUT | 1 | ||
| R910961839 | CAP NUT | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 45 | 45 |
| Baureihe | Baureihe 5, Index 2 | 52 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung. reduzierter Durchmesser, bedingt für Durchtrieb geeignet | U |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 metrisch Befestigungsgewinde metrisch seitfür Durchtrieb lich gegenüberliegend | 12 |
| Durchtrieb | Ohne Durchtrieb | N00 |
Weitere Ausführungen 12
- R902480612 G A10V O 45 OV /52L-VUC12N00 -S1178
- R902543305 G A10V O 45 OV /52L-VUC12N00 -S1350
- R902512612 G A10V O 45 OV /52L-VUC12N00 -S1950
- R902512623 G A10V O 45 OV /52L-VUC12N00 -S1950
- R902492590 G A10V O 45 OV /52L-VUC12N00 -S3400
- R902516461 G A10V O 45 OV /52L-VUC12N00 -SO509
- R902456631 G A10V O 45 OV /52L-VUC12N00 -SO779
- R902444249 G A10V O 45 OV /52L-VUC12N00 -SO794
- R902570378 G A10V O 45 OV /52L-VUC12N00 -SO925
- R902510292 G A10V O 45 OV /52L-VUC12N00 -S3658
- R910987856 GA10VO45OV/52L-VUC12N00
- R902433302 GH A10V O 45 OV /52L-VUC12N00
