Einheit · AXIAL-PISTON PUMP
AHA10VO140DFR1/31L-PSD11N00-SO527R902432358
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AHA10VO140DFR1/31L-PSD11N00-SO527, Materialnummer R902432358. Nenngröße: NG 140. Ausführung: High-Speed-Version (äußere Abmessungen entsprechen Standardausführung) (H). Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen; mit Spülfunktion (DFR1). Drehrichtung: Bei Blick auf Triebwelle links (L). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2/4-Loch (D). Arbeitsanschluss: SAE-Flanschanschlüsse Befestigungsgewinde nach ISO 6162 metrisch; hinten Arbeitsanschlüsse metrisch nicht für Durchtrieb (11). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 527.
- Nummer
- R902432358
- Typschlüssel
- AHA10VO140DFR1/31L-PSD11N00-SO527
- Gruppe
- A10VO 140
- Ausgabe
- 06/2020

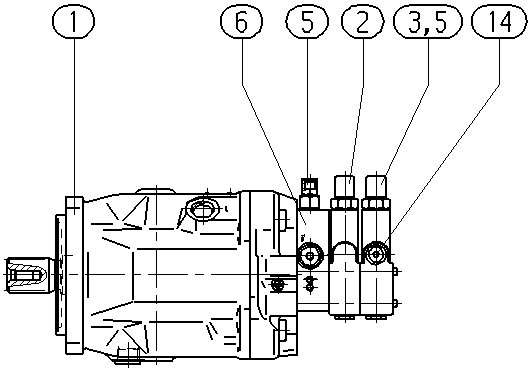

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910949034 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R910920180 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R910920244 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R910984004 | ADAPTER Stückliste der Baugruppe →L | 2 | ||
| R910974013 | FLUSHING VALVE Stückliste der Baugruppe →L | 1 | ||
| R909151979 | SCREW PLUG | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Ausführung | High-Speed-Version (äußere Abmessungen entsprechen Standardausführung) | H |
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 140 | 140 |
| Regel- und Verstelleinrichtung | mit Förderstromregler X-T verschlossen; mit Spülfunktion | DFR1 |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Triebwelle | Genaue Darstellung. | S |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2/4-Loch | D |
| Arbeitsanschluss | SAE-Flanschanschlüsse Befestigungsgewinde nach ISO 6162 metrisch; hinten Arbeitsanschlüsse metrisch nicht für Durchtrieb | 11 |
| Durchtrieb | Ohne Durchtrieb | N00 |
Weitere Ausführungen 7
- R910987357 AH A10V O140 DFR1/31L-PSD11N00
- R902417517 AH A10V O140 DFR1/31L-PSD11N00 -S1366
- R902443802 AH A10V O140 DFR1/31L-PSD11N00 -S1970
- R910968828 AH A10V O140 DFR1/31L-PSD11N00 -SO527
- R902414296 AHA10VO140DFR1/31L-PSD11N00-S1285
- R910949091 AHA10VO140DFR1/31L-PSD11N00-SO420
- R910997720 AHA10VO140DFR1/31L-PSD11N00-SO947
