Einheit · AXIAL-PISTON PUMP
ALA10VO60DFR1/52L-PUC11N00-S1763R902432386
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel ALA10VO60DFR1/52L-PUC11N00-S1763, Materialnummer R902432386. Nenngröße: NG 60. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen mit Spülfunktion (DFR1). Drehrichtung: Bei Blick auf Triebwelle links (L). Triebwelle: Genaue Darstellung. reduzierter Durchmesser, bedingt für Durchtrieb geeignet (U). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse Befestigungsgewinde metrisch hinnicht für Durchtrieb nach ISO 6162 ten metrisch (11). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 1763.
- Nummer
- R902432386
- Typschlüssel
- ALA10VO60DFR1/52L-PUC11N00-S1763
- Gruppe
- A10VO 60
- Ausgabe
- 06/2020

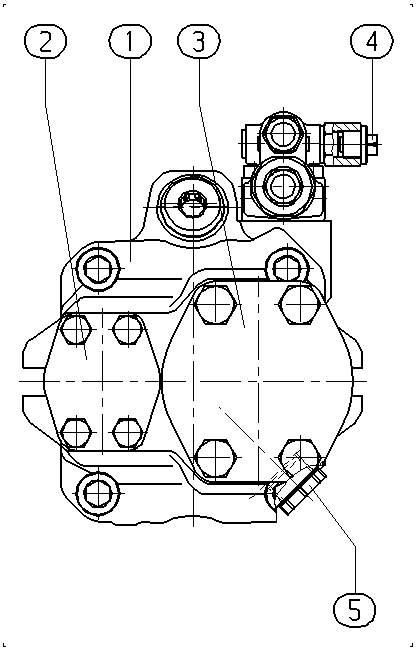

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902432387 | AXIAL-PISTON PUMP Stückliste der Baugruppe →L | 1 | ||
| R902400578 | FLANGE COVER | 1 | ||
| R902400590 | FLANGE COVER | 1 | ||
| R902602008 | SEAL SCREW | 1 | ||
| R902603190 | SEAL SCREW | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 60 | 60 |
| Regel- und Verstelleinrichtung | mit Förderstromregler X-T verschlossen mit Spülfunktion | DFR1 |
| Baureihe | Baureihe 5, Index 2 | 52 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Triebwelle | Genaue Darstellung. reduzierter Durchmesser, bedingt für Durchtrieb geeignet | U |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse Befestigungsgewinde metrisch hinnicht für Durchtrieb nach ISO 6162 ten metrisch | 11 |
| Durchtrieb | Ohne Durchtrieb | N00 |
Weitere Ausführungen 10
- R910985597 A A10V O 60 DFR1/52L-PUC11N00
- R902401417 A A10V O 60 DFR1/52L-PUC11N00 -S1669
- R902432681 A A10V O 60 DFR1/52L-PUC11N00 -S1683
- R902417152 A A10V O 60 DFR1/52L-PUC11N00 -SO547
- R902407921 AA10VO60DFR1/52L-PUC11N00-S1137
- R902432387 AA10VO60DFR1/52L-PUC11N00-S1763
- R910998946 AL A10V O 60 DFR1/52L-PUC11N00
- R902432680 AL A10V O 60 DFR1/52L-PUC11N00 -S1683
- R992000762 AL A10V O 60 DFR1/52L-PUC11N00 -S1683
- R902431161 ALA10VO60DFR1/52L-PUC11N00-SO547
