Einheit · AXIAL-PISTON PUMP
AA10VO71DFSR1/31L-PSC12K04-SO52R902432582
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO71DFSR1/31L-PSC12K04-SO52, Materialnummer R902432582. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Bei Blick auf Triebwelle links (L). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb (12). Durchtrieb: 101-2 (B) 1 in 15T 16/32DP (K04). Sonderausführung Nr. 52.
- Nummer
- R902432582
- Typschlüssel
- AA10VO71DFSR1/31L-PSC12K04-SO52
- Gruppe
- A10VO 71
- Ausgabe
- 06/2020

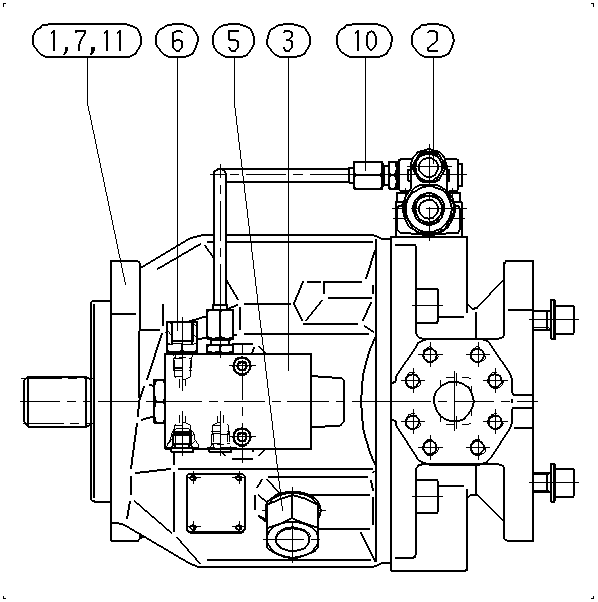

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902432533 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902490090 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902533228 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R910792772 | ADAPTER Stückliste der Baugruppe →L | 1 | ||
| R910921653 | ADAPTER Stückliste der Baugruppe →L | 1 | ||
| R910917865 | SIDE MARKER RING | 1 | ||
| R910963344 | PIPING Stückliste der Baugruppe →L | 1 | ||
| R902427134 | POWER DIAGRAM | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Triebwelle | Genaue Darstellung. | S |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb | 12 |
| Durchtrieb | 101-2 (B) 1 in 15T 16/32DP | K04 |
