Einheit · BASE UNIT
G A10VSO 10 OV /52R-PKC64N00 -S1768R902432748
Grundeinheit Bosch Rexroth Baureihe A10VSO, Typschlüssel GA10VSO10OV/52R-PKC64N00-S1768, Materialnummer R902432748. Nenngröße: NG 10. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 4100 psi (280 bar), Höchstdruck 5100 psi (350 bar) (A10VS). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitrilkautschuk) nur bei Verwendung von HFA, HFB, HFC-Druckflüssigkeiten (P). Triebwelle: Zylindrische Welle mit Passfeder, zulässiges Durchtriebsmoment ISO 3019-1 (K). Anbauflansch: ISO 3019-1 2-Loch (C). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 1768.
- Nummer
- R902432748
- Typschlüssel
- G A10VSO 10 OV /52R-PKC64N00 -S1768
- Gruppe
- A10VSO 10
- Ausgabe
- 06/2020

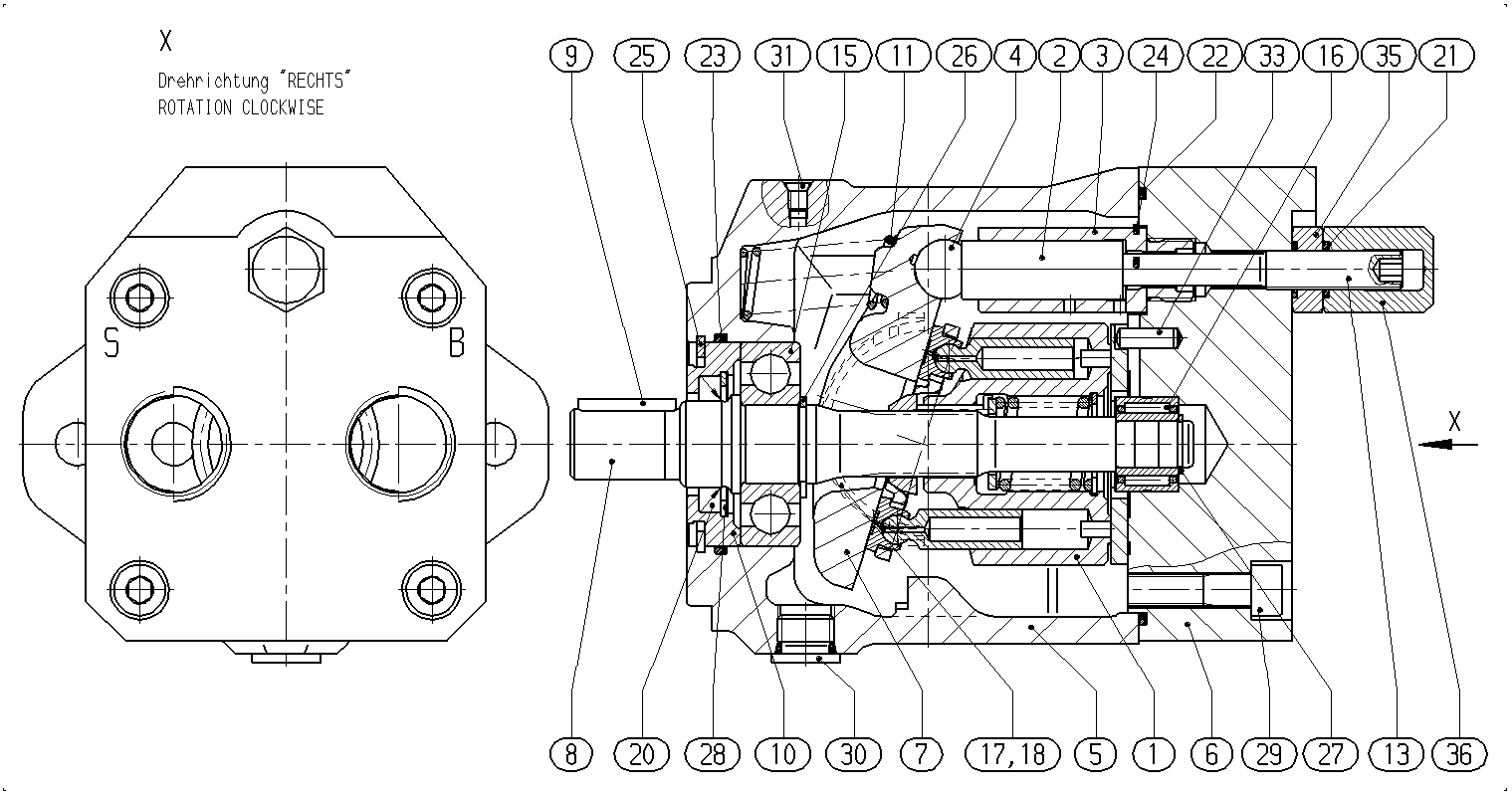

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910984009 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R910984010 | ADJUSTING PISTON | 1 | ||
| R910984013 | PISTON GUIDE | 1 | ||
| R910984014 | BALL STOP | 1 | ||
| R910987788 | PUMP HOUSING | 1 | ||
| R902432621 | CONNECTION PLATE | 1 | ||
| R910987787 | SWASH PLATE | 1 | ||
| R902413721 | DRIVE SHAFT | 1 | ||
| R910930528 | PARALLEL KEY | 1 | ||
| R910987961 | SEALING FLANGE | 1 | ||
| R910984023 | COMPRESSION SPRING | 1 | ||
| R910933408 | STOP SCREW | 1 | ||
| R910984871 | DEEP-GROOVE BALL BEARING | 1 | ||
| R910984012 | NEEDLE BEARING | 1 | ||
| R910972683 | BEARING SHELL | 1 | ||
| R910985220 | BEARING SHELL | 1 | ||
| R902400728 | ROTARY SHAFT LIP SEALD | 1 | ||
| R910514691 | O-RING | 2 | ||
| R910984015 | O-RINGD | 1 | ||
| R910977061 | O-RINGD | 1 | ||
| R910942134 | R-RING | 1 | ||
| R910791555 | V-RING | 1 | ||
| R910984021 | RETAINING RING | 1 | ||
| R910984872 | V-RING | 1 | ||
| R902403815 | RETAINING RING | 1 | ||
| R910193216 | SOCKET HEAD CAP SCREW | 4 | ||
| R909153371 | SCREW PLUGD | 1 | ||
| R909831317 | DOUBLE BREAK-OFF PLUG | 1 | ||
| R910757519 | STRAIGHT PIN | 1 | ||
| R910998240 | NUT | 1 | ||
| R910961839 | CAP NUT | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 4100 psi (280 bar), Höchstdruck 5100 psi (350 bar) | A10VS |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 10 | 10 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | NBR (Nitrilkautschuk) nur bei Verwendung von HFA, HFB, HFC-Druckflüssigkeiten | P |
| Triebwelle | Zylindrische Welle mit Passfeder, zulässiges Durchtriebsmoment ISO 3019-1 | K |
| Anbauflansch | ISO 3019-1 2-Loch | C |
| Durchtrieb | Ohne Durchtrieb | N00 |
