Einheit · AXIAL-PISTON PUMP

AA10VO45DFR1/52L-PUC13N00-SO710R902433396

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO45DFR1/52L-PUC13N00-SO710, Materialnummer R902433396. Nenngröße: NG 45. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen mit Spülfunktion (DFR1). Drehrichtung: Bei Blick auf Triebwelle links (L). Triebwelle: Genaue Darstellung. reduzierter Durchmesser, bedingt für Durchtrieb geeignet (U). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 metrisch Befestigungsgewinde metrisch seitnicht für Durchtrieb; lich 90° versetzt nur für Drehrichtung links lieferbar (13). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 710.

Nummer: R902433396
Typschlüssel: AA10VO45DFR1/52L-PUC13N00-SO710
Gruppe: A10VO 45
Ausgabe: 06/2020

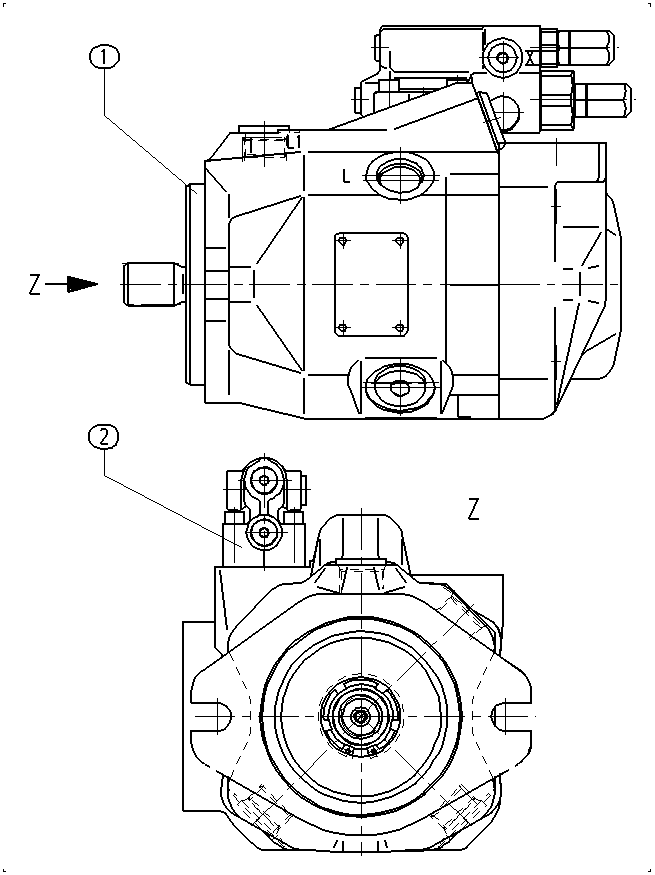

AA10VO45DFR1/52L-PUC13N00-SO710 — Zeichnung

Pos.	Nummer	Bezeichnung	Menge	Zur Anfrage
	R902433301	BASE UNIT Stückliste der Baugruppe →L	1
	R902450440	CONTROL VALVE Stückliste der Baugruppe →L	1

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi)	A10V
Betriebsart	Pumpe, offener Kreislauf	O
Nenngröße (NG)	45	45
Regel- und Verstelleinrichtung	mit Förderstromregler X-T verschlossen mit Spülfunktion	DFR1
Baureihe	Baureihe 5, Index 2	52
Drehrichtung	Bei Blick auf Triebwelle links	L
Triebwelle	Genaue Darstellung. reduzierter Durchmesser, bedingt für Durchtrieb geeignet	U
Anbauflansch	Angelehnt an ISO 3019-1 (SAE) 2-Loch	C
Arbeitsanschluss	SAE-Flanschanschlüsse nach ISO 6162 metrisch Befestigungsgewinde metrisch seitnicht für Durchtrieb; lich 90° versetzt nur für Drehrichtung links lieferbar	13
Durchtrieb	Ohne Durchtrieb	N00
