Einheit · AXIAL-PISTON PUMP

AA10VO28DFLR/31R-PSC12K01ESO696R902433506

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO28DFLR/31R-PSC12K01ESO696, Materialnummer R902433506. Nenngröße: NG 28. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: Druck-Förderstrom-Leistungsregler (DFLR). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb (12). Durchtrieb: 82-2 (A) 5/8 in 9T 16/32DP (K01). Sonderausführung Nr. 696.

Nummer: R902433506
Typschlüssel: AA10VO28DFLR/31R-PSC12K01ESO696
Gruppe: A10VO 28
Ausgabe: 06/2020

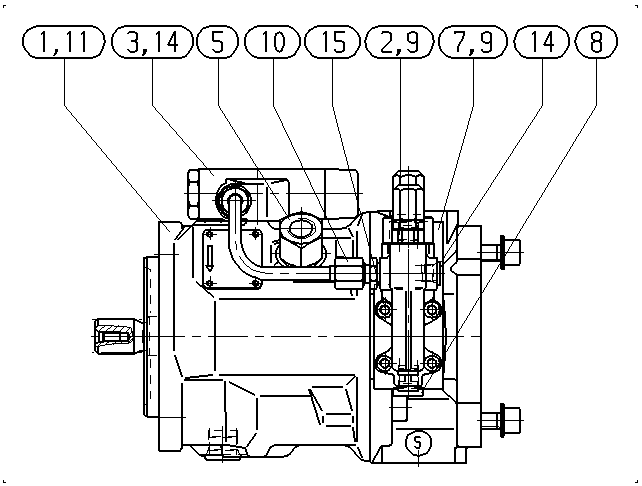

AA10VO28DFLR/31R-PSC12K01ESO696 — Zeichnung

Pos.	Nummer	Bezeichnung	Menge
	R910964128	BASE UNIT Stückliste der Baugruppe →L	1
	R902490089	CONTROL VALVE Stückliste der Baugruppe →L	1
	R902533217	CONTROL VALVE Stückliste der Baugruppe →L	1
	R910792829	ADAPTER Stückliste der Baugruppe →L	1
	R910945032	INTERMEDIATE PLATE	1
	R913011601	SCREW PLUG	2
	R910515078	O-RING	3
	R910984737	PIPING Stückliste der Baugruppe →L	1
	R910987363	POWER DIAGRAM	1
	R909154478	SCREW PLUG	2
	R910126454	SOCKET HEAD CAP SCREW	4
16	R902417268	SEAL	1

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi)	A10V
Betriebsart	Pumpe, offener Kreislauf	O
Nenngröße (NG)	28	28
Regel- und Verstelleinrichtung	Druck-Förderstrom-Leistungsregler	DFLR
Baureihe	Baureihe 3, Index 1	31
Drehrichtung	Bei Blick auf Triebwelle rechts	R
Triebwelle	Genaue Darstellung.	S
Anbauflansch	Angelehnt an ISO 3019-1 (SAE) 2-Loch	C
Arbeitsanschluss	SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb	12
Durchtrieb	82-2 (A) 5/8 in 9T 16/32DP	K01

Parameter aus dem Typschlüssel
