Einheit · AXIAL-PISTON PUMP
AA10VO28DFR1/31R-VSC12N00-SO108R902434048
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO28DFR1/31R-VSC12N00-SO108, Materialnummer R902434048. Nenngröße: NG 28. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen; mit Spülfunktion (DFR1). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb (12). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 108.
- Nummer
- R902434048
- Typschlüssel
- AA10VO28DFR1/31R-VSC12N00-SO108
- Gruppe
- A10VO 28
- Ausgabe
- 06/2020

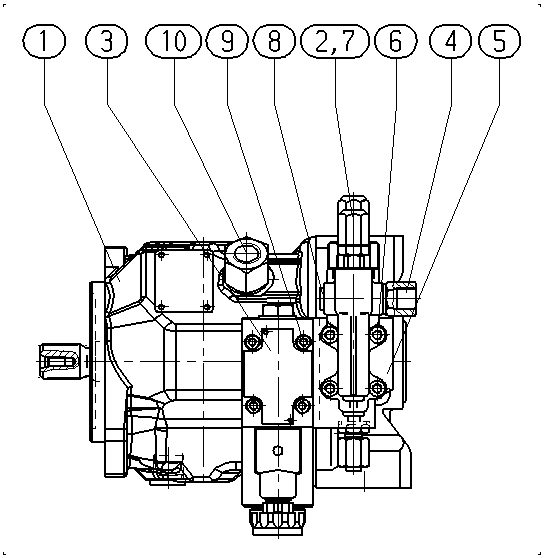

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910929861 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902451618 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902410821 | DIRECTIONAL SPOOL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902409426 | ADAPTER Stückliste der Baugruppe →L | 1 | ||
| R902472640 | CONTROL BLOCK Stückliste der Baugruppe →L | 1 | ||
| R902650500 | SOCKET HEAD CAP SCREW | 4 | ||
| R902434482 | SEAL | 1 | ||
| R910764647 | SCREW PLUG | 1 | ||
| R910785105 | SOCKET HEAD CAP SCREW | 4 | ||
| R910929857 | ADAPTER Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 28 | 28 |
| Regel- und Verstelleinrichtung | mit Förderstromregler X-T verschlossen; mit Spülfunktion | DFR1 |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Bei Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung. | S |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb | 12 |
| Durchtrieb | Ohne Durchtrieb | N00 |
Weitere Ausführungen 20
- R902561288 A A10V O 28 DFR1/31R-VSC12N00
- R910974531 A A10V O 28 DFR1/31R-VSC12N00
- R902467368 A A10V O 28 DFR1/31R-VSC12N00 -S1695
- R902469676 A A10V O 28 DFR1/31R-VSC12N00 -S1708
- R902485982 A A10V O 28 DFR1/31R-VSC12N00 -S2709
- R902467067 A A10V O 28 DFR1/31R-VSC12N00 -SO 52
- R902533917 A A10V O 28 DFR1/31R-VSC12N00 -SO 97
- R910991921 A A10V O 28 DFR1/31R-VSC12N00 -SO420
- R902493005 A A10V O 28 DFR1/31R-VSC12N00 -SO833
- R902453913 AA10VO28DFR1/31R-VSC12N00ESO413
- R902454756 AL A10V O 28 DFR1/31R-VSC12N00
- R902520849 AL A10V O 28 DFR1/31R-VSC12N00
- R902534888 AL A10V O 28 DFR1/31R-VSC12N00
- R992001847 AL A10V O 28 DFR1/31R-VSC12N00
- R902467367 AL A10V O 28 DFR1/31R-VSC12N00 -S1695
- R902490824 AL A10V O 28 DFR1/31R-VSC12N00 -S1708
- R902485981 AL A10V O 28 DFR1/31R-VSC12N00 -S2709
- R902467066 AL A10V O 28 DFR1/31R-VSC12N00 -SO 52
- R902403922 AL A10V O 28 DFR1/31R-VSC12N00 -SO420
- R902493004 AL A10V O 28 DFR1/31R-VSC12N00 -SO833
