Einheit · AXIAL-PISTON PUMP
AA10VO45DFR1/31L-VSC61N00-SO108R902434051
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO45DFR1/31L-VSC61N00-SO108, Materialnummer R902434051. Nenngröße: NG 45. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen; mit Spülfunktion (DFR1). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse Befestigungsgewinde nach ISO 6162 UNC; hinten Arbeitsanschlüsse UNC nicht für Durchtrieb (61). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 108.
- Nummer
- R902434051
- Typschlüssel
- AA10VO45DFR1/31L-VSC61N00-SO108
- Gruppe
- A10VO 45
- Ausgabe
- 06/2020

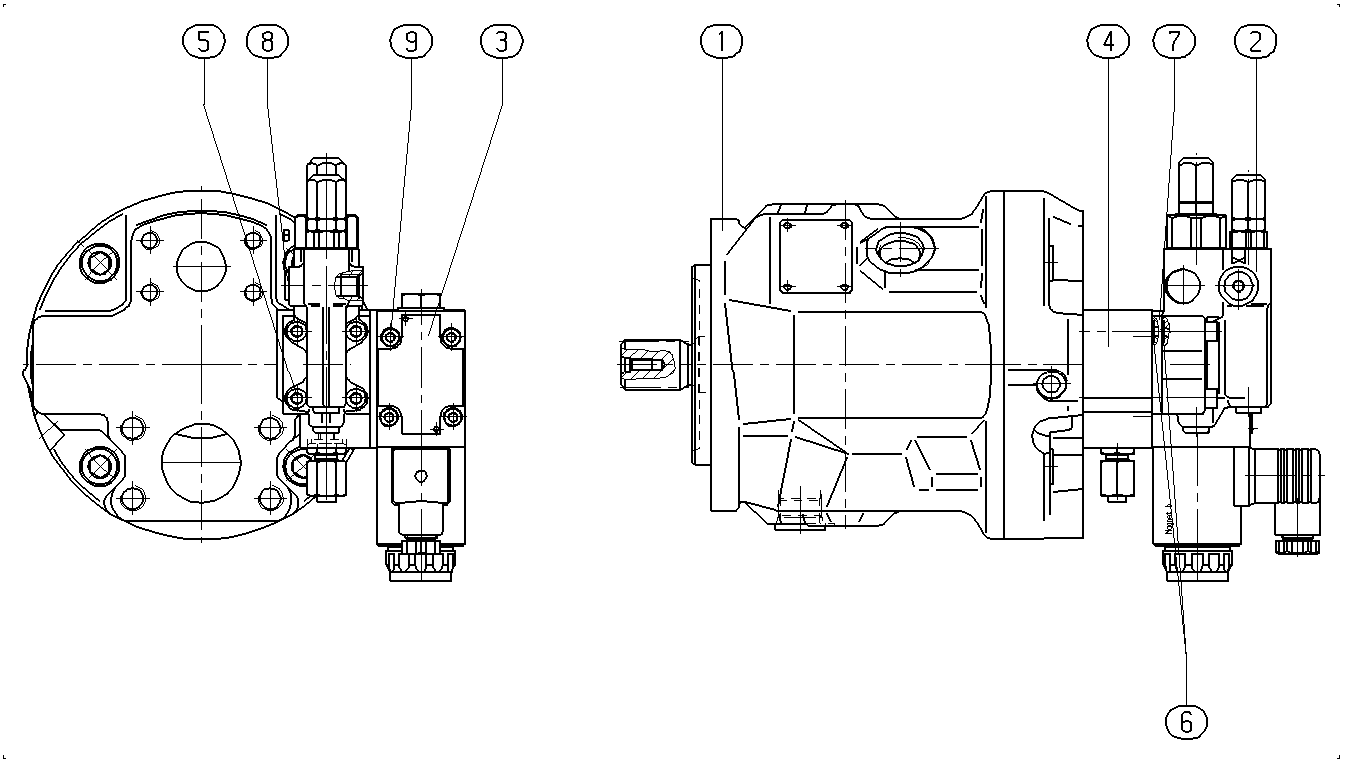

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902424543 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902451618 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902434052 | DIRECTIONAL SPOOL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902433696 | CONTROL BLOCK | 1 | ||
| R902650500 | SOCKET HEAD CAP SCREW | 4 | ||
| R910514497 | O-RING | 3 | ||
| R902407954 | INTERMEDIATE PLATE | 1 | ||
| R910764647 | SCREW PLUG | 1 | ||
| R910785105 | SOCKET HEAD CAP SCREW | 4 | ||
| 15 | R902434482 | SEAL | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 45 | 45 |
| Regel- und Verstelleinrichtung | mit Förderstromregler X-T verschlossen; mit Spülfunktion | DFR1 |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung. | S |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse Befestigungsgewinde nach ISO 6162 UNC; hinten Arbeitsanschlüsse UNC nicht für Durchtrieb | 61 |
| Durchtrieb | Ohne Durchtrieb | N00 |
