Einheit · AXIAL-PISTON PUMP

A A10V O 71 DFR1/31R-PSC12G88 -SO413R902435746

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO71DFR1/31R-PSC12G88-SO413, Materialnummer R902435746. Nenngröße: NG 71. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen; mit Spülfunktion (DFR1). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb (12). Sonderausführung Nr. 413.

Nummer: R902435746
Typschlüssel: A A10V O 71 DFR1/31R-PSC12G88 -SO413
Gruppe: A10VO 71
Ausgabe: 06/2020

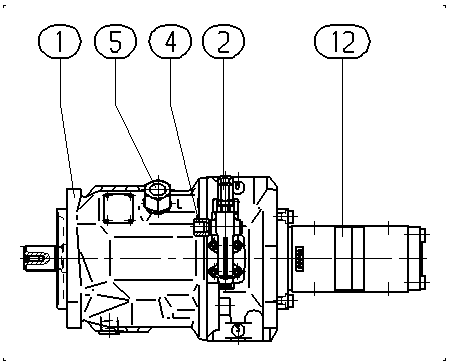

A A10V O 71 DFR1/31R-PSC12G88 -SO413 — Zeichnung

Pos.	Nummer	Bezeichnung	Menge
	R910947975	BASE UNIT Stückliste der Baugruppe →L	1
	R902470580	CONTROL VALVE Stückliste der Baugruppe →L	1
	R910921653	ADAPTER Stückliste der Baugruppe →L	1
	R910792772	ADAPTER Stückliste der Baugruppe →L	1
	0510765058	HYDRAULIC GEAR PUMPL	1
61	R910109606	SOCKET HEAD CAP SCREW	2

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi)	A10V
Betriebsart	Pumpe, offener Kreislauf	O
Nenngröße (NG)	71	71
Regel- und Verstelleinrichtung	mit Förderstromregler X-T verschlossen; mit Spülfunktion	DFR1
Baureihe	Baureihe 3, Index 1	31
Drehrichtung	Bei Blick auf Triebwelle rechts	R
Triebwelle	Genaue Darstellung.	S
Anbauflansch	Angelehnt an ISO 3019-1 (SAE) 2-Loch	C
Arbeitsanschluss	SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb	12

Weitere Ausführungen 1

R902435747 AL A10V O 71 DFR1/31R-PSC12G88 -SO413
