Einheit · AXIAL-PISTON PUMP

A A10V O 60 DRG /52R-PWC12K04R902435809

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO60DRG/52R-PWC12K04, Materialnummer R902435809. Nenngröße: NG 60. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Druckabschneidung hydraulisch ferngesteuert (DRG). Drehrichtung: Blick auf Triebwelle rechts (R). Triebwelle: Genaue Darstellung. wie Welle „U“ jedoch für höheres Drehmoment, nur bedingt zum Anbau bei Durchtrieb geeignet. Anbaumöglichkeiten. (W). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 metrisch Befestigungsgewinde metrisch seitfür Durchtrieb lich gegenüberliegend (12). Durchtrieb: 101-2 (B) 1 in 15T 16/32DP (K04).

Nummer: R902435809
Typschlüssel: A A10V O 60 DRG /52R-PWC12K04
Gruppe: A10VO 60
Ausgabe: 06/2020

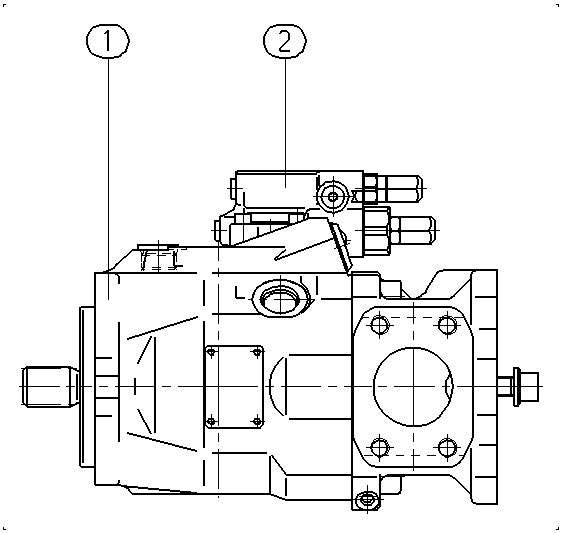

A A10V O 60 DRG /52R-PWC12K04 — Zeichnung

Pos.	Nummer	Bezeichnung	Menge	Zur Anfrage
	R902435835	BASE UNIT Stückliste der Baugruppe →L	1
	R902455384	CONTROL VALVE Stückliste der Baugruppe →L	1

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi)	A10V
Betriebsart	Pumpe, offener Kreislauf	O
Nenngröße (NG)	60	60
Regel- und Verstelleinrichtung	mit Druckabschneidung hydraulisch ferngesteuert	DRG
Baureihe	Baureihe 5, Index 2	52
Drehrichtung	Blick auf Triebwelle rechts	R
Triebwelle	Genaue Darstellung. wie Welle „U“ jedoch für höheres Drehmoment, nur bedingt zum Anbau bei Durchtrieb geeignet. Anbaumöglichkeiten.	W
Anbauflansch	Angelehnt an ISO 3019-1 (SAE) 2-Loch	C
Arbeitsanschluss	SAE-Flanschanschlüsse nach ISO 6162 metrisch Befestigungsgewinde metrisch seitfür Durchtrieb lich gegenüberliegend	12
Durchtrieb	101-2 (B) 1 in 15T 16/32DP	K04
