Einheit · AXIAL-PISTON PUMP

A A10VSO 28 DR /31R-PPA12N00 -SO239R902436075

Axialkolbenpumpe Bosch Rexroth Baureihe A10VSO, Typschlüssel AA10VSO28DR/31R-PPA12N00-SO239, Materialnummer R902436075. Nenngröße: NG 28. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar (A10VS). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: Druckregler hydraulisch (DR). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitrilkautschuk) nur bei Verwendung von HFA, HFB, HFC-Druckflüssigkeiten (P). Triebwelle: Zylindrische Welle zulässiges Durchtriebsmoment mit Passfeder DIN 6885 (P). Anbauflansch: ISO 3019-2 2-Loch (A). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Befestigungsgewinde metrisch seitlich gegenüberliegend (12). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 239.

Nummer: R902436075
Typschlüssel: A A10VSO 28 DR /31R-PPA12N00 -SO239
Gruppe: A10VSO 28
Ausgabe: 06/2020

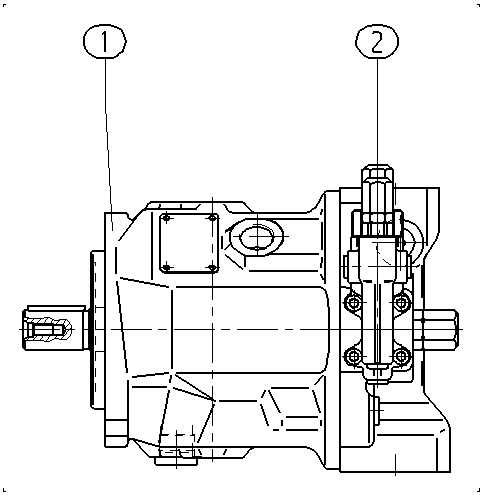

A A10VSO 28 DR /31R-PPA12N00 -SO239 — Zeichnung

Pos.	Nummer	Bezeichnung	Menge	Zur Anfrage
	R910919145	BASE UNIT Stückliste der Baugruppe →L	1
	R902453112	CONTROL VALVE Stückliste der Baugruppe →L	1

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar	A10VS
Betriebsart	Pumpe, offener Kreislauf	O
Nenngröße (NG)	28	28
Regel- und Verstelleinrichtung	Druckregler hydraulisch	DR
Baureihe	Baureihe 3, Index 1	31
Drehrichtung	Blick auf Triebwelle rechts	R
Dichtungswerkstoff	NBR (Nitrilkautschuk) nur bei Verwendung von HFA, HFB, HFC-Druckflüssigkeiten	P
Triebwelle	Zylindrische Welle zulässiges Durchtriebsmoment mit Passfeder DIN 6885	P
Anbauflansch	ISO 3019-2 2-Loch	A
Arbeitsanschluss	SAE-Flanschanschlüsse nach ISO 6162 Befestigungsgewinde metrisch seitlich gegenüberliegend	12
Durchtrieb	Ohne Durchtrieb	N00

Parameter aus dem Typschlüssel
