Einheit · AXIAL-PISTON PUMP
P A4VSG 500 EM1056/30R-PPH10K359NR902436091
Axialkolbenpumpe Bosch Rexroth Baureihe A4VSG, Typschlüssel PA4VSG500EM1056/30R-PPH10K359N, Materialnummer R902436091. Nenngröße: NG 500. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 (A4VS). Betriebsart: Pumpe/Motor, geschlossener Kreislauf (G). Triebwelle: Zylindrische Welle mit Passfeder DIN 6885 (P). Anbauflansch: In Anlehnung an ISO 3019-2 metrisch 8-Loch (H). Arbeitsanschluss: SAE-Flanschanschluss A und B, Lage seitlich gleiche Seite, Befestigungsgewinde metrisch (10). Durchtriebe (Anbaumöglichkeiten und Abmessungen: 224, 4-Loch 60x2x28x9g (K35). Filterung: Ohne Filter (N).
- Nummer
- R902436091
- Typschlüssel
- P A4VSG 500 EM1056/30R-PPH10K359N
- Gruppe
- A4VSG 500
- Ausgabe
- 12/2019

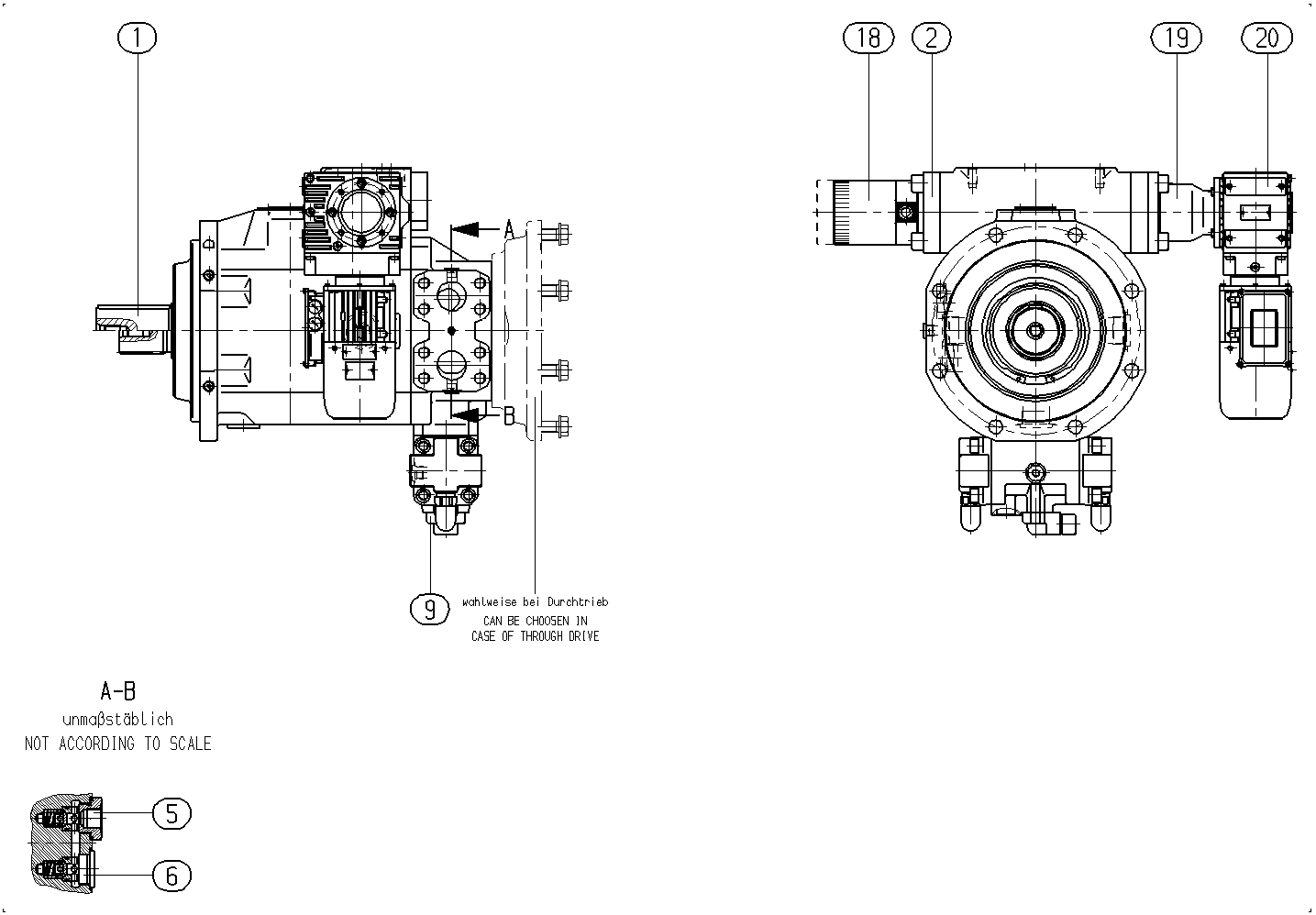

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902436155 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R910946075 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R910948834 | VALVE MOUNTING KIT | 1 | ||
| R910944807 | VALVE MOUNTING KIT | 1 | ||
| R910902407 | FLUSHING BLOCK Stückliste der Baugruppe →L | 1 | ||
| R910946076 | LIMIT SWITCH | 1 | ||
| R910989810 | COUPLING | 1 | ||
| R910997585 | GEAR MOTOR | 1 | ||
| 61 | R902805710 | SHIPPING PROTECTION | 2 | |
| 62 | R902602207 | SEAL SCREW | 1 | |
| 64 | R902602013 | SEAL SCREW | 1 | |
| 65 | R902602013 | SEAL SCREW | 1 | |
| 71 | R902497948 | FLANGE COVER Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 | A4VS |
| Betriebsart | Pumpe/Motor, geschlossener Kreislauf | G |
| Nenngröße (NG) | 500 | 500 |
| Baureihe | Baureihe 3, Index 0 | 30 |
| Triebwelle | Zylindrische Welle mit Passfeder DIN 6885 | P |
| Anbauflansch | In Anlehnung an ISO 3019-2 metrisch 8-Loch | H |
| Arbeitsanschluss | SAE-Flanschanschluss A und B, Lage seitlich gleiche Seite, Befestigungsgewinde metrisch | 10 |
| Durchtriebe (Anbaumöglichkeiten und Abmessungen | 224, 4-Loch 60x2x28x9g | K35 |
| Filterung | Ohne Filter | N |
