Einheit · AXIAL-PISTON PUMP

ALA10VO45DFLR/31R-PUC62K01-S1868R902436556

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel ALA10VO45DFLR/31R-PUC62K01-S1868, Materialnummer R902436556. Nenngröße: NG 45. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: Druck-Förderstrom-Leistungsregler (DFLR). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Triebwelle: Genaue Darstellung. reduzierter Durchmesser; bedingt für Durchtrieb geeignet (U). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb (62). Durchtrieb: 82-2 (A) 5/8 in 9T 16/32DP (K01). Sonderausführung Nr. 1868.

Nummer
R902436556
Typschlüssel
ALA10VO45DFLR/31R-PUC62K01-S1868
Gruppe
A10VO 45
Ausgabe
06/2020

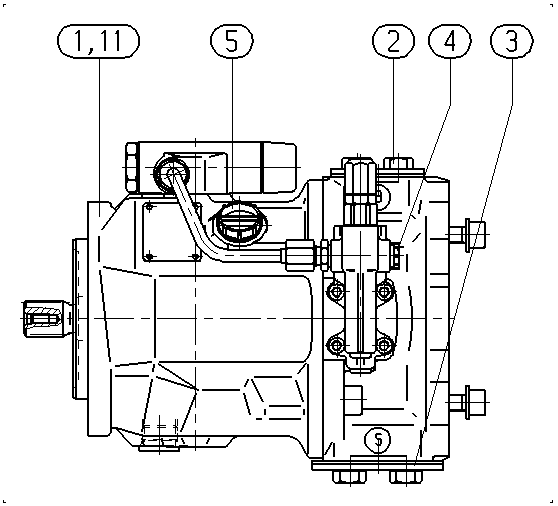

ALA10VO45DFLR/31R-PUC62K01-S1868 — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902436557AXIAL-PISTON PUMP Stückliste der Baugruppe →L1
R902400579FLANGE COVER1
R902400587FLANGE COVER1
R902602014SEAL SCREW1
R902603190SEAL SCREW1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi)A10V
BetriebsartPumpe, offener KreislaufO
Nenngröße (NG)4545
Regel- und VerstelleinrichtungDruck-Förderstrom-LeistungsreglerDFLR
BaureiheBaureihe 3, Index 131
DrehrichtungBei Blick auf Triebwelle rechtsR
TriebwelleGenaue Darstellung. reduzierter Durchmesser; bedingt für Durchtrieb geeignetU
AnbauflanschAngelehnt an ISO 3019-1 (SAE) 2-LochC
ArbeitsanschlussSAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb62
Durchtrieb82-2 (A) 5/8 in 9T 16/32DPK01

Weitere Ausführungen 1
