Einheit · AXIAL-PISTON PUMP

AA10VO28DFR/31R-PSC62N00-SO108R902438299

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO28DFR/31R-PSC62N00-SO108, Materialnummer R902438299. Nenngröße: NG 28. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T offen hydraulisch (DFR). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb (62). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 108.

Nummer
R902438299
Typschlüssel
AA10VO28DFR/31R-PSC62N00-SO108
Gruppe
A10VO 28
Ausgabe
06/2020

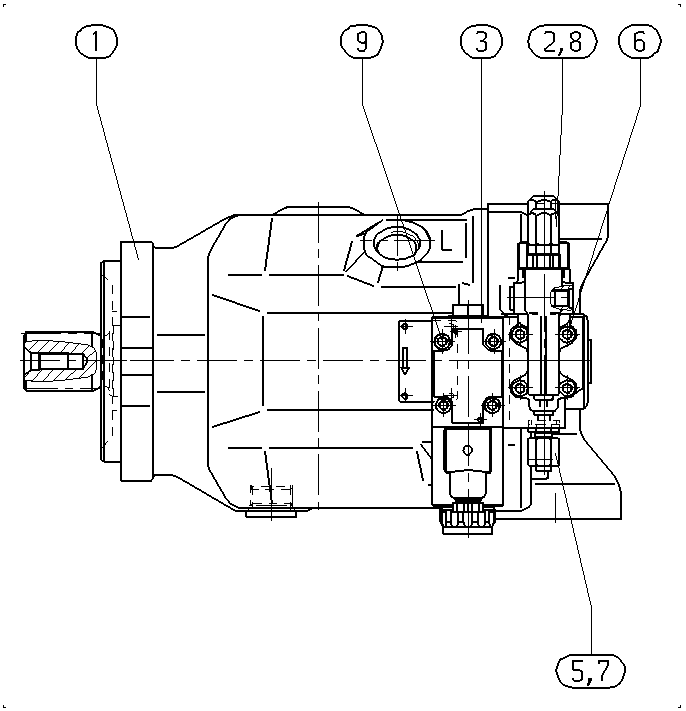

AA10VO28DFR/31R-PSC62N00-SO108 — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R910906437BASE UNIT Stückliste der Baugruppe →L1
R902453432CONTROL VALVE Stückliste der Baugruppe →L1
R910996456DIRECTIONAL SPOOL VALVE Stückliste der Baugruppe →L1
R902472640CONTROL BLOCK Stückliste der Baugruppe →L1
R902650500SOCKET HEAD CAP SCREW4
R902434482SEAL1
R910785105SOCKET HEAD CAP SCREW4

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi)A10V
BetriebsartPumpe, offener KreislaufO
Nenngröße (NG)2828
Regel- und Verstelleinrichtungmit Förderstromregler X-T offen hydraulischDFR
BaureiheBaureihe 3, Index 131
DrehrichtungBei Blick auf Triebwelle rechtsR
TriebwelleGenaue Darstellung.S
AnbauflanschAngelehnt an ISO 3019-1 (SAE) 2-LochC
ArbeitsanschlussSAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb62
DurchtriebOhne DurchtriebN00

Weitere Ausführungen 13
