Einheit · AXIAL-PISTON MOTOR
AL A10V M 63 EZ1 /52W1-VWC60N007 -S1064R902438310
Axialkolbenmotor Bosch Rexroth Baureihe A10VM, Typschlüssel ALA10VM63EZ1/52W1-VWC60N007-S1064, Materialnummer R902438310. Nenngröße: NG 63. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar (A10V). Betriebsart: Motor, offener und geschlossener Kreislauf (M). Regel- und Verstelleinrichtungen: Zweipunktverstellung elektrisch U = 12 V ohne mit Schaltmagnet Schaltzeitdüse (EZ1). Drehrichtung: Bei Blick auf Triebwelle wechselnd (W). Minimales Schluckvolumen: Vg min [cm3] stufenlos einstellbar von/bis (1). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zahnwelle ähnlich ISO 3019-1 für reduziertes Drehmoment (W). Anbauflansch: Angelehnt an ISO 3019-1 (SAE); 2 Loch (C). Arbeitsanschluss: Flanschanschlüsse A und B; seitlich; Befestigungsgewinde UNF nach ISO 6162 gleiche Seite (60N00). Ventile: Spülventil integriert (nur bei Anschlüsse für Arbeitsleitungen 10N00, 60N00 und 16N00, 66N00) (7). Sonderausführung Nr. 1064.
- Nummer
- R902438310
- Typschlüssel
- AL A10V M 63 EZ1 /52W1-VWC60N007 -S1064
- Gruppe
- A10VM 63
- Ausgabe
- 06/2020

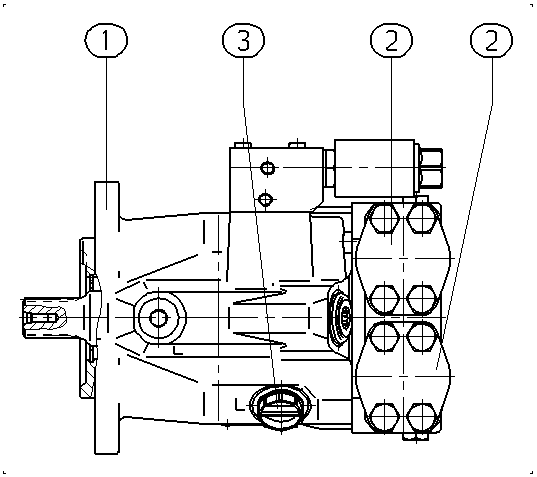

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902403902 | AXIAL-PISTON MOTOR Stückliste der Baugruppe →L | 1 | ||
| R902400577 | FLANGE COVER | 2 | ||
| R902603190 | SEAL SCREW | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar | A10V |
| Betriebsart | Motor, offener und geschlossener Kreislauf | M |
| Nenngröße (NG) | 63 | 63 |
| Regel- und Verstelleinrichtungen | Zweipunktverstellung elektrisch U = 12 V ohne mit Schaltmagnet Schaltzeitdüse | EZ1 |
| Baureihe | Baureihe 5, Index 2 | 52 |
| Drehrichtung | Bei Blick auf Triebwelle wechselnd | W |
| Minimales Schluckvolumen | Vg min [cm3] stufenlos einstellbar von/bis | 1 |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zahnwelle ähnlich ISO 3019-1 für reduziertes Drehmoment | W |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE); 2 Loch | C |
| Arbeitsanschluss | Flanschanschlüsse A und B; seitlich; Befestigungsgewinde UNF nach ISO 6162 gleiche Seite | 60N00 |
| Ventile | Spülventil integriert (nur bei Anschlüsse für Arbeitsleitungen 10N00, 60N00 und 16N00, 66N00) | 7 |
