Einheit · AXIAL-PISTON PUMP

A A10V O 60 DFR1/52R-VSD73H00 -S1908R902438671

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO60DFR1/52R-VSD73H00-S1908, Materialnummer R902438671. Nenngröße: NG 60. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen; mit Spülfunktion (DFR1). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2/4-Loch (D). Sonderausführung Nr. 1908.

Nummer: R902438671
Typschlüssel: A A10V O 60 DFR1/52R-VSD73H00 -S1908
Gruppe: A10VO 60
Ausgabe: 06/2020

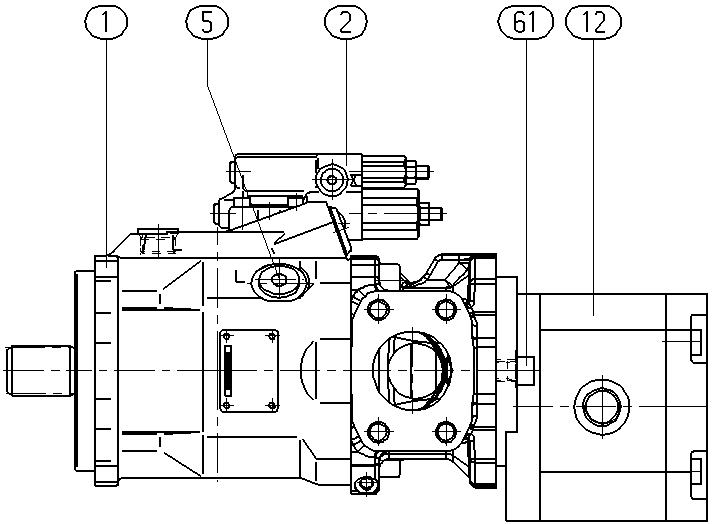

A A10V O 60 DFR1/52R-VSD73H00 -S1908 — Zeichnung

Pos.	Nummer	Bezeichnung	Menge
	R902438589	BASE UNIT Stückliste der Baugruppe →L	1
	R902450440	CONTROL VALVE Stückliste der Baugruppe →L	1
	R910967343	SCREW PLUG	1
	R902650813	GEAR PUMP	1
	R910126594	SOCKET HEAD CAP SCREW	2
70	R902603192	SEAL SCREW	1
71	R902421949	SHIPPING PROTECTION	1
73	R902602014	SEAL SCREW	1
75	R909830326	NAMEPLATE	1

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi)	A10V
Betriebsart	Pumpe, offener Kreislauf	O
Nenngröße (NG)	60	60
Regel- und Verstelleinrichtung	mit Förderstromregler X-T verschlossen; mit Spülfunktion	DFR1
Drehrichtung	Bei Blick auf Triebwelle rechts	R
Dichtungswerkstoff	FKM (Fluorkautschuk)	V
Triebwelle	Genaue Darstellung.	S
Anbauflansch	Angelehnt an ISO 3019-1 (SAE) 2/4-Loch	D

Parameter aus dem Typschlüssel

Weitere Ausführungen 8
