Einheit · AXIAL-PISTON MOTOR
A A6VLM 500 EP2 /63W1-VPH020 AR902438817
Axialkolbenmotor Bosch Rexroth Baureihe A6VM, Typschlüssel AA6VLM500EP2/63W1-VPH020A, Materialnummer R902438817. Nenngröße: NG 500. Axialkolbeneinheit: Schrägachsenbauart, verstellbar (A6V). Triebwellenlager: Long-Life Lagerung (L). Betriebsart: Motor (M). Regel- und Verstelleinrichtung: Proportionalverstellung elektrisch (mit HIRSCHMANN-Stecker – ohne Löschdiode) U = 24 V (EP2). Drehrichtung: Bei Blick auf Triebwelle wechselnd (W). Einstellbereiche für Schluckvolumen: Vg min = 0 bis 0.4 Vg max Vg max = Vg max bis 0.8 Vg max (1). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zylindrische Welle mit Passfeder DIN 6885 (P). Anbauflansch: ISO 3019-2 8-Loch (H). Arbeitsanschluss: SAE-Arbeitsanschlüsse Ohne Ventil 0 A und B seitlich, gegenüberliegend 02 (020). Regelbeginn: bei Vg min (Standard bei HA) (A).
- Nummer
- R902438817
- Typschlüssel
- A A6VLM 500 EP2 /63W1-VPH020 A
- Gruppe
- A6VLM 500
- Ausgabe
- 06/2020

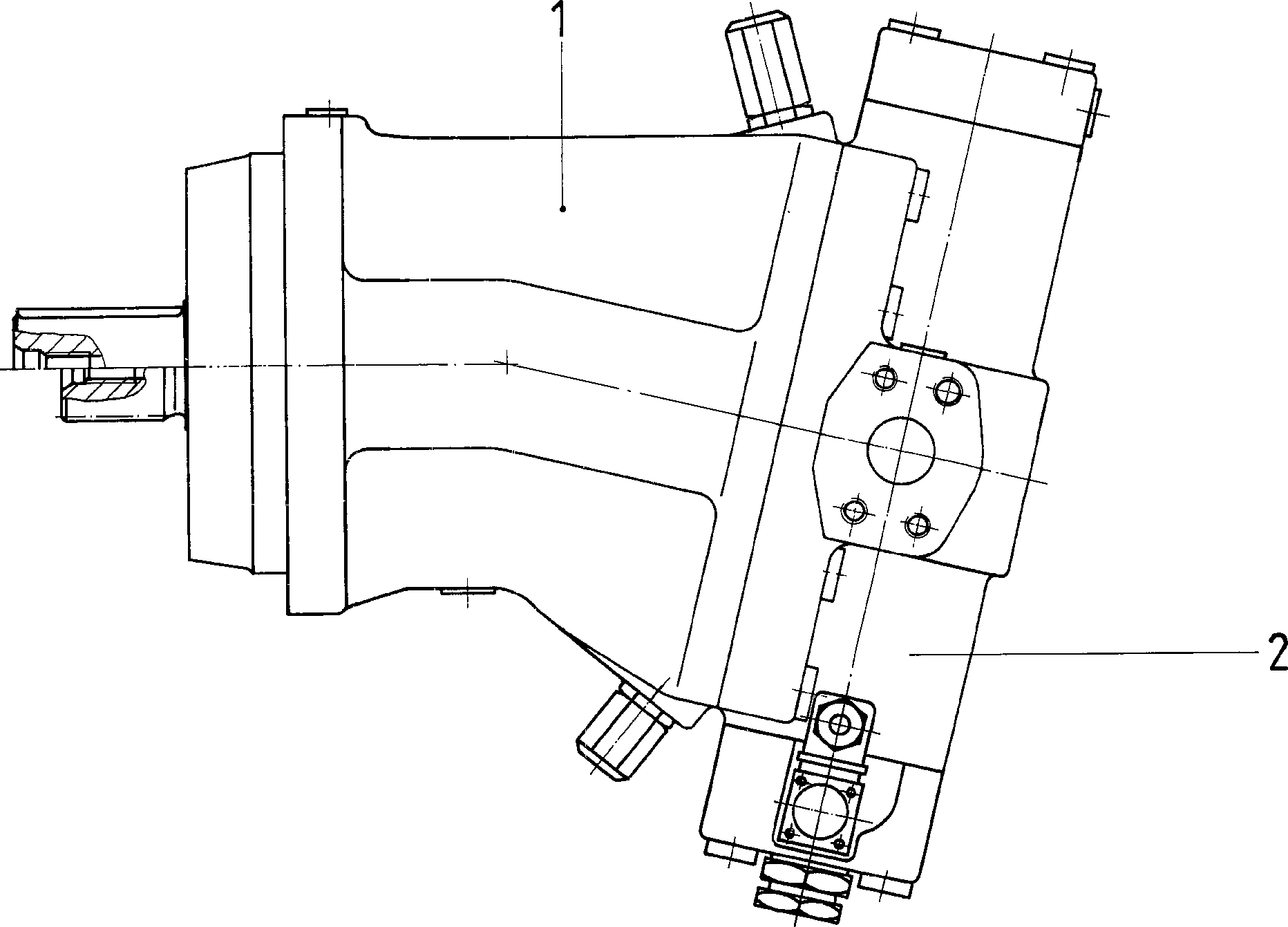

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902438819 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R910975646 | CONTROL Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägachsenbauart, verstellbar | A6V |
| Triebwellenlager | Long-Life Lagerung | L |
| Betriebsart | Motor | M |
| Nenngröße (NG) | 500 | 500 |
| Regel- und Verstelleinrichtung | Proportionalverstellung elektrisch (mit HIRSCHMANN-Stecker – ohne Löschdiode) U = 24 V | EP2 |
| Baureihe | Baureihe 6, Index 3 | 63 |
| Drehrichtung | Bei Blick auf Triebwelle wechselnd | W |
| Einstellbereiche für Schluckvolumen | Vg min = 0 bis 0.4 Vg max Vg max = Vg max bis 0.8 Vg max | 1 |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zylindrische Welle mit Passfeder DIN 6885 | P |
| Anbauflansch | ISO 3019-2 8-Loch | H |
| Arbeitsanschluss | SAE-Arbeitsanschlüsse Ohne Ventil 0 A und B seitlich, gegenüberliegend 02 | 020 |
| Regelbeginn | bei Vg min (Standard bei HA) | A |
