Einheit · AXIAL-PISTON PUMP

AA10VO85LR8DS/53R-VSC12G60-S1902R902439695

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO85LR8DS/53R-VSC12G60-S1902, Materialnummer R902439695. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 metrisch Befestigungsgewinde metrisch seitfür Durchtrieb lich gegenüberliegend (12). Sonderausführung Nr. 1902.

Nummer
R902439695
Typschlüssel
AA10VO85LR8DS/53R-VSC12G60-S1902
Gruppe
A10VO 85
Ausgabe
06/2020

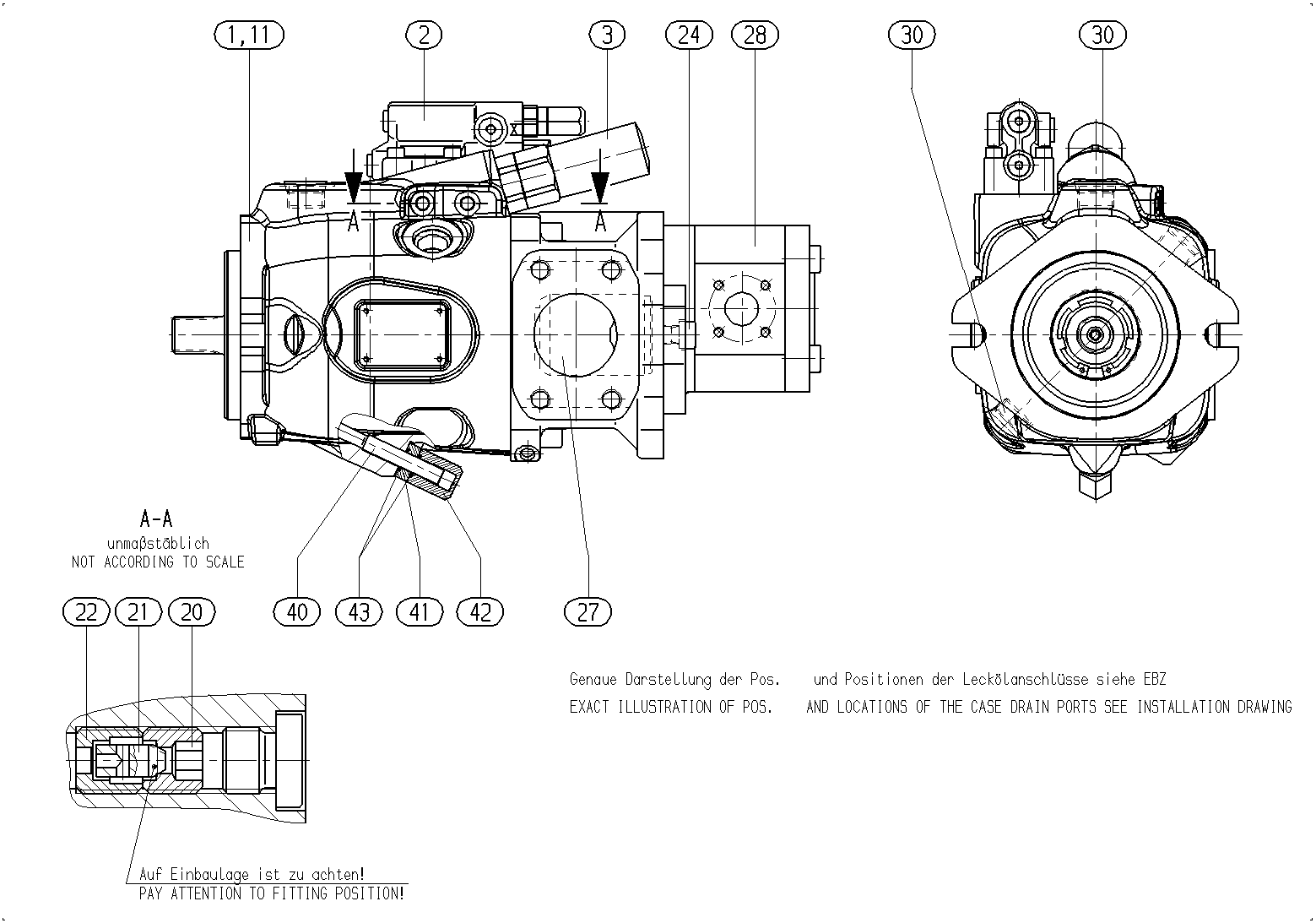

AA10VO85LR8DS/53R-VSC12G60-S1902 — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902439233BASE UNIT Stückliste der Baugruppe →L1
R902450439CONTROL VALVE Stückliste der Baugruppe →L1
R902471492CONTROL VALVE Stückliste der Baugruppe →L1
R909400264THROTTLE SCREW1
R909425868THROTTLE PIN1
R909400263THROTTLE SCREW1
R910109606SOCKET HEAD CAP SCREW2
R910943560SPLINED COUPLING1
0510625071HYDRAULIC GEAR PUMPL1
R910967351SCREW PLUG2
R902410509STOP SCREW1
R910903390NUT1
R910989878CAP NUT1
R910919314O-RING2

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi)A10V
BetriebsartPumpe, offener KreislaufO
BaureiheBaureihe 5, Index 353
DrehrichtungBlick auf Triebwelle rechtsR
DichtungswerkstoffFKM (Fluorkautschuk)V
TriebwelleGenaue Darstellung.S
AnbauflanschAngelehnt an ISO 3019-1 (SAE) 2-LochC
ArbeitsanschlussSAE-Flanschanschlüsse nach ISO 6162 metrisch Befestigungsgewinde metrisch seitfür Durchtrieb lich gegenüberliegend12
