Einheit · AXIAL-PISTON PUMP

ALA10VO71DFLR/31L-PSC62K01R902439784

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel ALA10VO71DFLR/31L-PSC62K01, Materialnummer R902439784. Nenngröße: NG 71. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: Druck-Förderstrom-Leistungsregler (DFLR). Drehrichtung: Bei Blick auf Triebwelle links (L). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb (62). Durchtrieb: 82-2 (A) 5/8 in 9T 16/32DP (K01).

Nummer
R902439784
Typschlüssel
ALA10VO71DFLR/31L-PSC62K01
Gruppe
A10VO 71
Ausgabe
06/2020

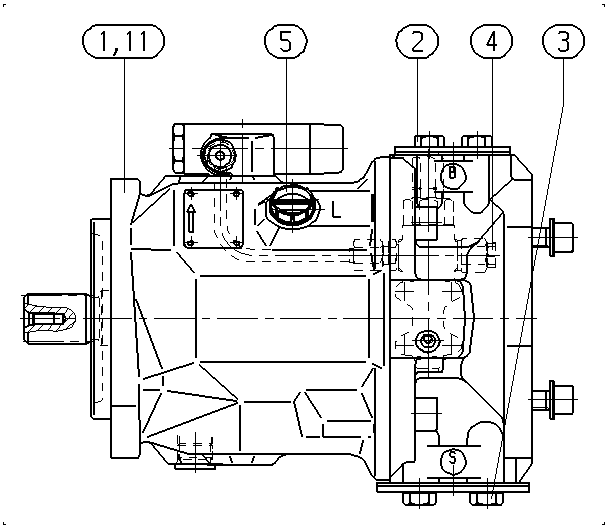

ALA10VO71DFLR/31L-PSC62K01 — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902439783AXIAL-PISTON PUMP Stückliste der Baugruppe →L1
R902534067FLANGE COVER1
R902400591FLANGE COVER1
R902602014SEAL SCREW1
R902603190SEAL SCREW1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi)A10V
BetriebsartPumpe, offener KreislaufO
Nenngröße (NG)7171
Regel- und VerstelleinrichtungDruck-Förderstrom-LeistungsreglerDFLR
BaureiheBaureihe 3, Index 131
DrehrichtungBei Blick auf Triebwelle linksL
TriebwelleGenaue Darstellung.S
AnbauflanschAngelehnt an ISO 3019-1 (SAE) 2-LochC
ArbeitsanschlussSAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb62
Durchtrieb82-2 (A) 5/8 in 9T 16/32DPK01
