Einheit · BASE UNIT

G AA10VSO 45 OV /31R-PSC62K03R902443508

Grundeinheit Bosch Rexroth Baureihe A10VSO, Typschlüssel GAA10VSO45OV/31R-PSC62K03, Materialnummer R902443508. Nenngröße: NG 45. Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitrilkautschuk) nur bei Verwendung von HFA, HFB, HFC-Druckflüssigkeiten (P). Triebwelle: Zahnwelle Standardwelle ISO 3019-1 (S). Anbauflansch: ISO 3019-1 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162, UNC-Befestigungsgewinde, seitlich gegenüberliegend (62).

Nummer: R902443508
Typschlüssel: G AA10VSO 45 OV /31R-PSC62K03
Gruppe: A10VSO 45
Ausgabe: 06/2020

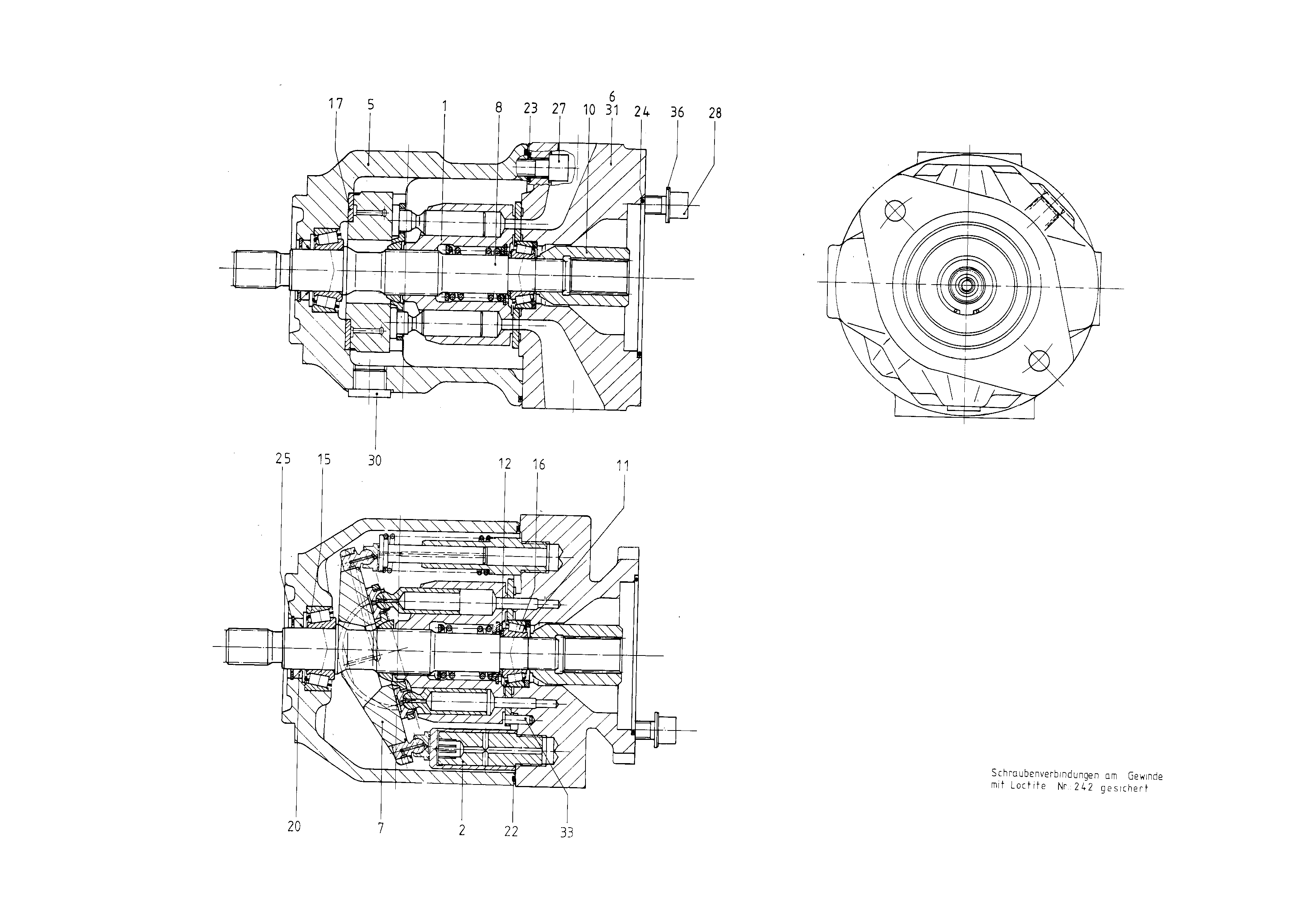

G AA10VSO 45 OV /31R-PSC62K03 — Zeichnung

Pos.	Nummer	Bezeichnung	Menge
1	R902559903	ROTARY GROUP Stückliste der Baugruppe →L	1
	R910910852	ADJUSTING PIECE Stückliste der Baugruppe →L	1
5	R902546050	PUMP HOUSING	1
6	R902465593	CONNECTION PLATE	1
	R910961024	SWASH PLATE Stückliste der Baugruppe →L	1
	R902417395	DRIVE SHAFT	1
10	R910763764	HUB	1
	R910938955	ADJUSTMENT SHIM	1
	R910704946	TAPERED-ROLLER BEARING	1
16	R910704954	TAPERED-ROLLER BEARING	1
	R910900198	BEARING SHELL	2
	R910793671	SHAFT SEALING RINGD	1
	R910704997	O-RINGD	1
23	R913052114	R-RINGD	4
24	R910384259	O-RINGD	1
	R902403814	RETAINING RING	1
27	R910220264	SOCKET HEAD CAP SCREW	4
	R909153339	SCREW PLUGD	1
31	R909831318	DOUBLE BREAK-OFF PLUG	1
	R902533908	STRAIGHT PIN	1

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Betriebsart	Pumpe, offener Kreislauf	O
Nenngröße (NG)	45	45
Baureihe	Baureihe 3, Index 1	31
Drehrichtung	Blick auf Triebwelle rechts	R
Dichtungswerkstoff	NBR (Nitrilkautschuk) nur bei Verwendung von HFA, HFB, HFC-Druckflüssigkeiten	P
Triebwelle	Zahnwelle Standardwelle ISO 3019-1	S
Anbauflansch	ISO 3019-1 2-Loch	C
Arbeitsanschluss	SAE-Flanschanschlüsse nach ISO 6162, UNC-Befestigungsgewinde, seitlich gegenüberliegend	62
