Einheit · AXIAL-PISTON PUMP
AH A10V O100 DFLR/31L-PSC11N00 -S1959R902443653
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AHA10VO100DFLR/31L-PSC11N00-S1959, Materialnummer R902443653. Nenngröße: NG 100. Ausführung: High-Speed-Version (äußere Abmessungen entsprechen Standardausführung) (H). Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: Druck-Förderstrom-Leistungsregler (DFLR). Drehrichtung: Bei Blick auf Triebwelle links (L). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse Befestigungsgewinde nach ISO 6162 metrisch; hinten Arbeitsanschlüsse metrisch nicht für Durchtrieb (11). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 1959.
- Nummer
- R902443653
- Typschlüssel
- AH A10V O100 DFLR/31L-PSC11N00 -S1959
- Gruppe
- A10VO 100
- Ausgabe
- 06/2020

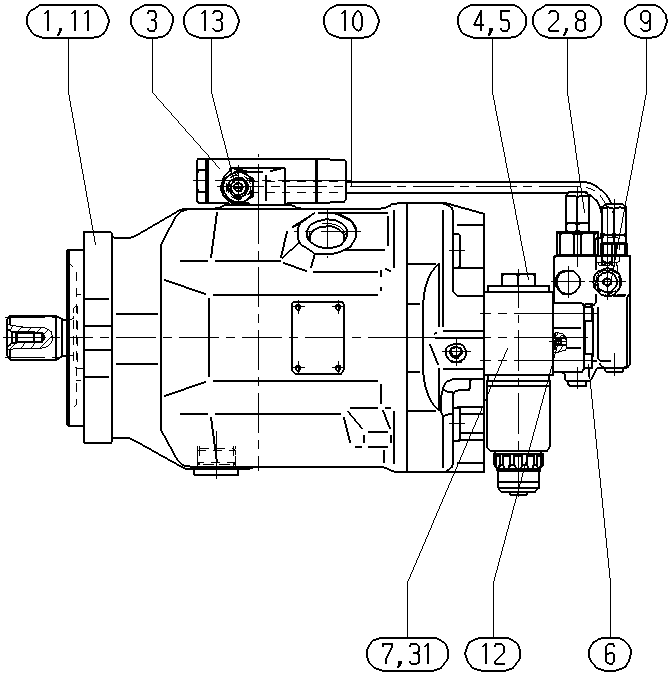

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910992534 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902493020 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902533217 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902650786 | DIRECTIONAL SPOOL VALVE | 1 | ||
| R910785105 | SOCKET HEAD CAP SCREW | 4 | ||
| R910359491 | SOCKET HEAD CAP SCREW | 4 | ||
| R902469141 | INTERMEDIATE PLATE | 1 | ||
| R909154478 | SCREW PLUG | 1 | ||
| R902443654 | PIPING Stückliste der Baugruppe →L | 1 | ||
| R910936518 | POWER DIAGRAM | 1 | ||
| R902540856 | NOZZLE | 1 | ||
| R910932940 | ADAPTER Stückliste der Baugruppe →L | 1 | ||
| 15 | R902434482 | SEAL | 2 | |
| R909831317 | DOUBLE BREAK-OFF PLUG | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Ausführung | High-Speed-Version (äußere Abmessungen entsprechen Standardausführung) | H |
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 100 | 100 |
| Regel- und Verstelleinrichtung | Druck-Förderstrom-Leistungsregler | DFLR |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Triebwelle | Genaue Darstellung. | S |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse Befestigungsgewinde nach ISO 6162 metrisch; hinten Arbeitsanschlüsse metrisch nicht für Durchtrieb | 11 |
| Durchtrieb | Ohne Durchtrieb | N00 |
