Einheit · AXIAL-PISTON PUMP

AP A10V O100 DFR1/31R-VSC62L40 -SO376R902444114

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel APA10VO100DFR1/31R-VSC62L40-SO376, Materialnummer R902444114. Nenngröße: NG 100. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen; mit Spülfunktion (DFR1). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb (62). Sonderausführung Nr. 376.

Nummer
R902444114
Typschlüssel
AP A10V O100 DFR1/31R-VSC62L40 -SO376
Gruppe
A10VO 100
Ausgabe
06/2020

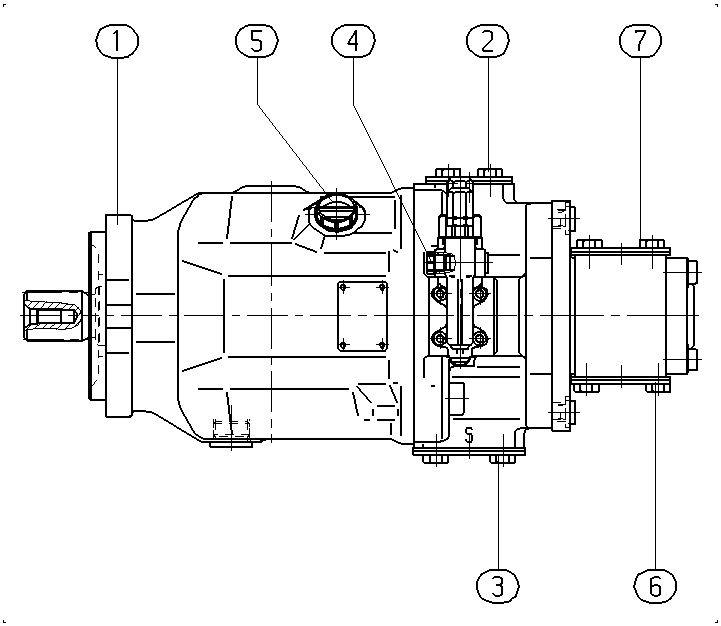

AP A10V O100 DFR1/31R-VSC62L40 -SO376 — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902444084AXIAL-PISTON PUMP Stückliste der Baugruppe →L1
R902400585FLANGE COVER1
R902400595FLANGE COVER1
R902602014SEAL SCREW1
R902603191SEAL SCREW1
R902400578FLANGE COVER1
R902400574FLANGE COVER1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi)A10V
BetriebsartPumpe, offener KreislaufO
Nenngröße (NG)100100
Regel- und Verstelleinrichtungmit Förderstromregler X-T verschlossen; mit SpülfunktionDFR1
BaureiheBaureihe 3, Index 131
DrehrichtungBei Blick auf Triebwelle rechtsR
DichtungswerkstoffFKM (Fluorkautschuk)V
TriebwelleGenaue Darstellung.S
AnbauflanschAngelehnt an ISO 3019-1 (SAE) 2-LochC
ArbeitsanschlussSAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb62
