Einheit · AXIAL-PISTON PUMP

ALA10VO45DFR1/31L-VSC11N00-S1974R902444258

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel ALA10VO45DFR1/31L-VSC11N00-S1974, Materialnummer R902444258. Nenngröße: NG 45. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen; mit Spülfunktion (DFR1). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse Befestigungsgewinde nach ISO 6162 metrisch; hinten Arbeitsanschlüsse metrisch nicht für Durchtrieb (11). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 1974.

Nummer
R902444258
Typschlüssel
ALA10VO45DFR1/31L-VSC11N00-S1974
Gruppe
A10VO 45
Ausgabe
06/2020

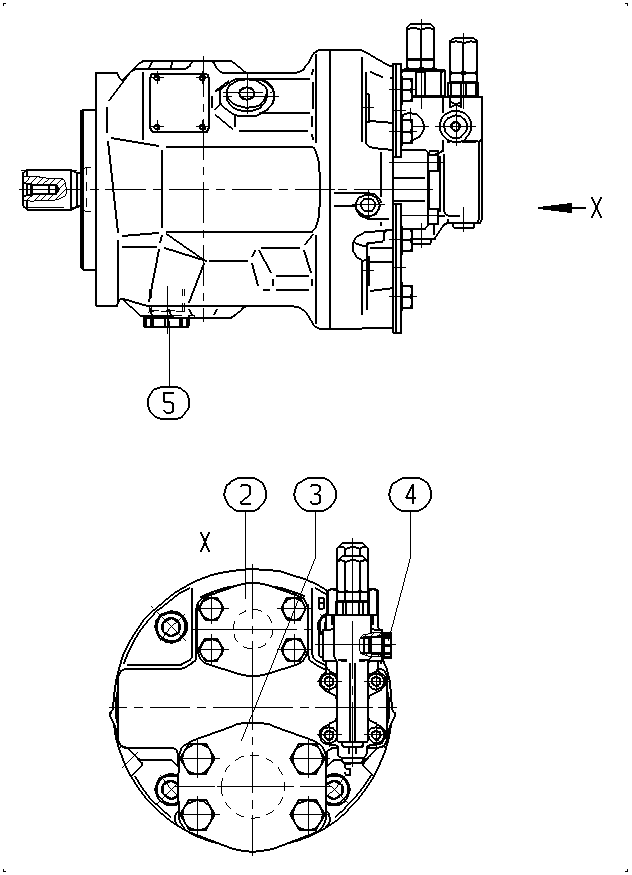

ALA10VO45DFR1/31L-VSC11N00-S1974 — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902444212AXIAL-PISTON PUMP Stückliste der Baugruppe →L1
R902400578FLANGE COVER1
R902400586FLANGE COVER1
R902602014SEAL SCREW1
R902603190SEAL SCREW1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi)A10V
BetriebsartPumpe, offener KreislaufO
Nenngröße (NG)4545
Regel- und Verstelleinrichtungmit Förderstromregler X-T verschlossen; mit SpülfunktionDFR1
BaureiheBaureihe 3, Index 131
DrehrichtungBei Blick auf Triebwelle linksL
DichtungswerkstoffFKM (Fluorkautschuk)V
TriebwelleGenaue Darstellung.S
AnbauflanschAngelehnt an ISO 3019-1 (SAE) 2-LochC
ArbeitsanschlussSAE-Flanschanschlüsse Befestigungsgewinde nach ISO 6162 metrisch; hinten Arbeitsanschlüsse metrisch nicht für Durchtrieb11
DurchtriebOhne DurchtriebN00

Weitere Ausführungen 11
