Einheit · AXIAL-PISTON PUMP

A A10V O 45 DFLR/31R-PSC12N00 -S1935R902444476

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO45DFLR/31R-PSC12N00-S1935, Materialnummer R902444476. Nenngröße: NG 45. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: Druck-Förderstrom-Leistungsregler (DFLR). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb (12). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 1935.

Nummer: R902444476
Typschlüssel: A A10V O 45 DFLR/31R-PSC12N00 -S1935
Gruppe: A10VO 45
Ausgabe: 06/2020

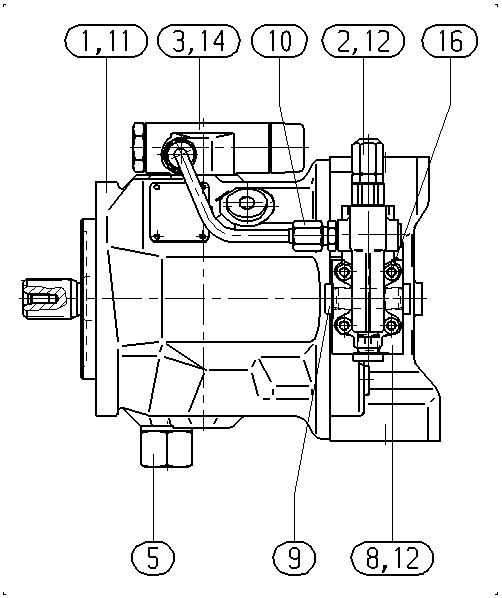

A A10V O 45 DFLR/31R-PSC12N00 -S1935 — Zeichnung

Pos.	Nummer	Bezeichnung	Menge
	R910934907	BASE UNIT Stückliste der Baugruppe →L	1
	R902531873	CONTROL VALVE Stückliste der Baugruppe →L	1
	R902533217	CONTROL VALVE Stückliste der Baugruppe →L	1
	R910792772	ADAPTER Stückliste der Baugruppe →L	1
	R910983074	INTERMEDIATE PLATE	1
	R909151979	SCREW PLUG	3
	R910983119	PIPING Stückliste der Baugruppe →L	1
	R902418719	POWER DIAGRAM	1
	R910515078	O-RING	3
	R909154478	SCREW PLUG	1
15	R902434482	SEAL	1
	R910126454	SOCKET HEAD CAP SCREW	4
60	R909154493	SAFETY CAP	2

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi)	A10V
Betriebsart	Pumpe, offener Kreislauf	O
Nenngröße (NG)	45	45
Regel- und Verstelleinrichtung	Druck-Förderstrom-Leistungsregler	DFLR
Baureihe	Baureihe 3, Index 1	31
Drehrichtung	Bei Blick auf Triebwelle rechts	R
Triebwelle	Genaue Darstellung.	S
Anbauflansch	Angelehnt an ISO 3019-1 (SAE) 2-Loch	C
Arbeitsanschluss	SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb	12
Durchtrieb	Ohne Durchtrieb	N00

Parameter aus dem Typschlüssel

Weitere Ausführungen 41
