Einheit · AXIAL-PISTON MOTOR
A AA6V M 250 HD2 /63W1-VSD527 BR902445733
Axialkolbenmotor Bosch Rexroth Baureihe A6VM, Typschlüssel AAA6VM250HD2/63W1-VSD527B, Materialnummer R902445733. Axialkolbeneinheit: Schrägachsenbauart, verstellbar (AA6V). Betriebsart: Motor (M). Regel- und Verstelleinrichtung: Proportionalverstellung, hydraulisch ΔpSt = 365 psi (25 bar) (HD2). Drehrichtung: Bei Blick auf Triebwelle wechselnd (W). Einstellbereiche für Schluckvolumen: Vg min = 0 bis 0.4 Vg max Vg max = Vg max bis 0.8 Vg max (1). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zahnwelle ANSI B92.1a (S). Anbauflansch: SAE J744 - 4-Loch 165-4 (D). Arbeitsanschluss: SAE-Arbeitsanschlüsse A und B seitlich, gegenüberliegend Spül- und Speisedruckventil angebaut 7 (527). Regelbeginn: bei Vg max (Standard bei HD, HZ, EP, EZ, DA) (B).
- Nummer
- R902445733
- Typschlüssel
- A AA6V M 250 HD2 /63W1-VSD527 B
- Gruppe
- A6VM 250
- Ausgabe
- 12/2019

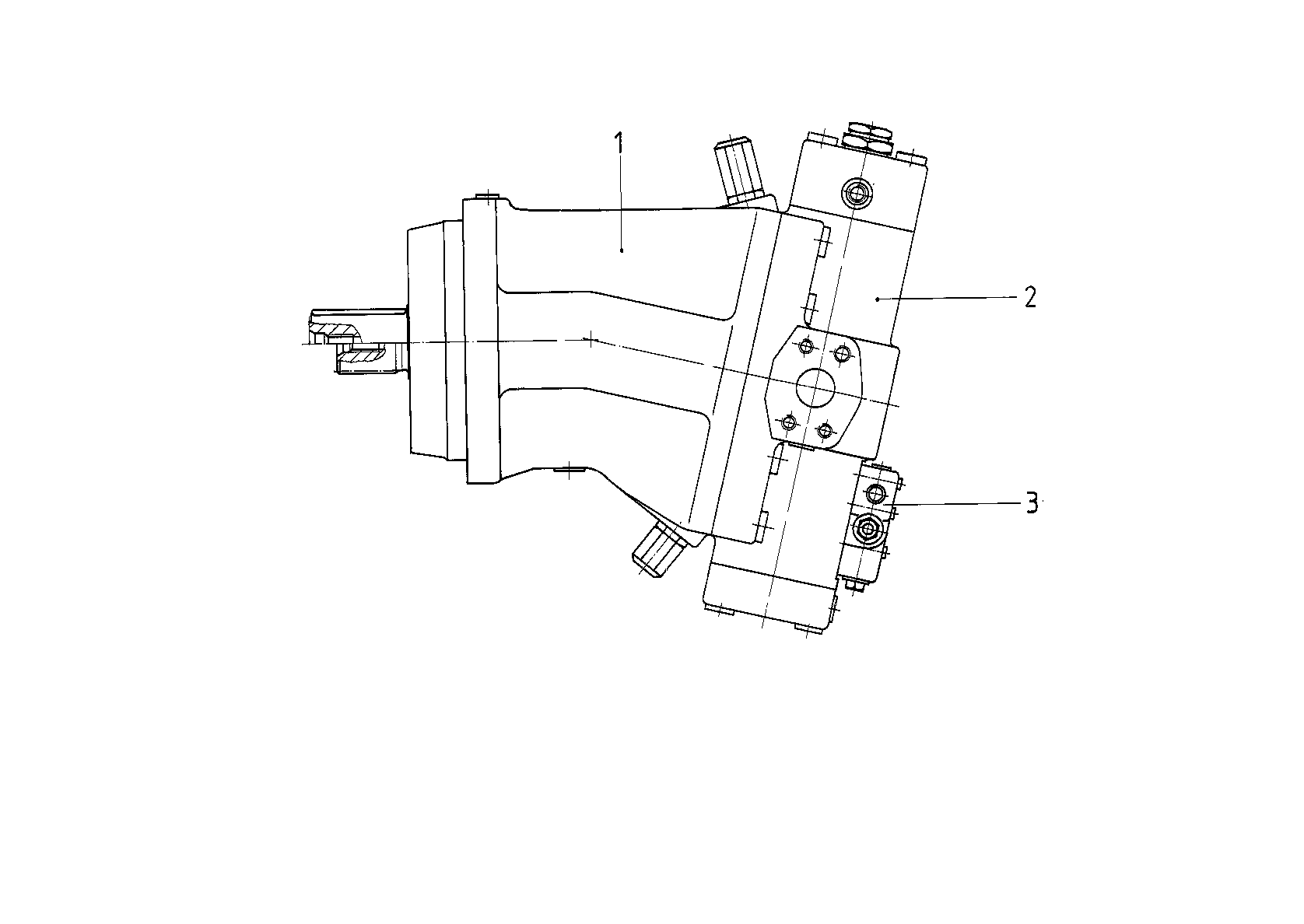

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| 1 | R910975964 | AXIAL-PISTON MOTOR Stückliste der Baugruppe →L | 1 | |
| 2 | — | CONTROL Stückliste der Baugruppe →L | 1 | |
| 3 | R910800755 | FLUSH/BOOST PRESSURE VALVE | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägachsenbauart, verstellbar | AA6V |
| Betriebsart | Motor | M |
| Regel- und Verstelleinrichtung | Proportionalverstellung, hydraulisch ΔpSt = 365 psi (25 bar) | HD2 |
| Baureihe | Baureihe 6, Index 3 | 63 |
| Drehrichtung | Bei Blick auf Triebwelle wechselnd | W |
| Einstellbereiche für Schluckvolumen | Vg min = 0 bis 0.4 Vg max Vg max = Vg max bis 0.8 Vg max | 1 |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zahnwelle ANSI B92.1a | S |
| Anbauflansch | SAE J744 - 4-Loch 165-4 | D |
| Arbeitsanschluss | SAE-Arbeitsanschlüsse A und B seitlich, gegenüberliegend Spül- und Speisedruckventil angebaut 7 | 527 |
| Regelbeginn | bei Vg max (Standard bei HD, HZ, EP, EZ, DA) | B |
