Einheit · AXIAL-PISTON PUMP
AL A10V O 85 DFR1/52R-PUC12K68 -SO 97R902446456
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel ALA10VO85DFR1/52R-PUC12K68-SO97, Materialnummer R902446456. Nenngröße: NG 85. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen mit Spülfunktion (DFR1). Drehrichtung: Blick auf Triebwelle rechts (R). Triebwelle: Genaue Darstellung. reduzierter Durchmesser, bedingt für Durchtrieb geeignet (U). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 metrisch Befestigungsgewinde metrisch seitfür Durchtrieb lich gegenüberliegend (12). Durchtrieb: 101-2 (B) 7/8 in 13T 16/32DP (K68). Sonderausführung Nr. 97.
- Nummer
- R902446456
- Typschlüssel
- AL A10V O 85 DFR1/52R-PUC12K68 -SO 97
- Gruppe
- A10VO 85
- Ausgabe
- 06/2020

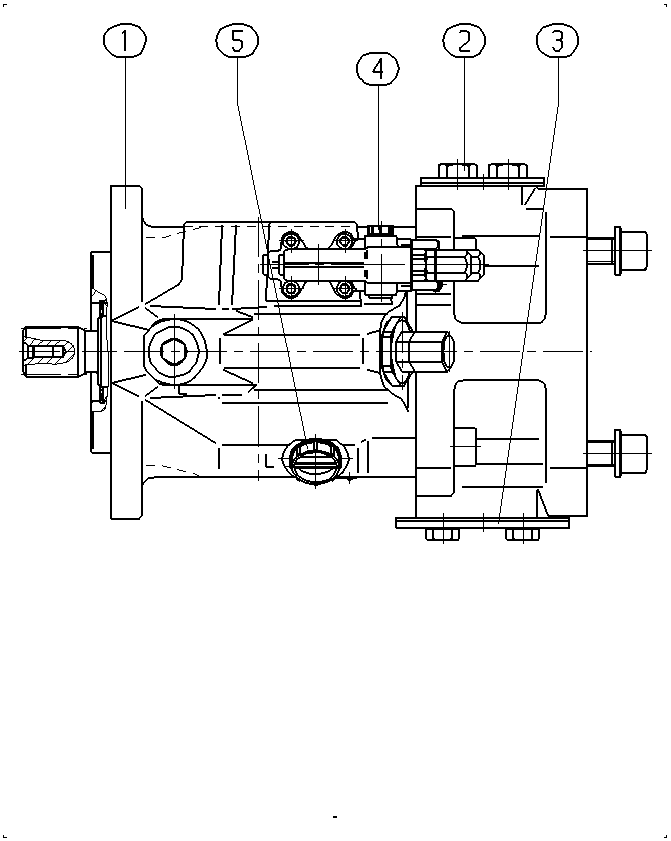

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902446457 | AXIAL-PISTON PUMP Stückliste der Baugruppe →L | 1 | ||
| 2 | R902400584 | FLANGE COVER | 1 | |
| R902400594 | FLANGE COVER | 1 | ||
| R902602014 | SEAL SCREW | 1 | ||
| R902603191 | SEAL SCREW | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 85 | 85 |
| Regel- und Verstelleinrichtung | mit Förderstromregler X-T verschlossen mit Spülfunktion | DFR1 |
| Baureihe | Baureihe 5, Index 2 | 52 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Triebwelle | Genaue Darstellung. reduzierter Durchmesser, bedingt für Durchtrieb geeignet | U |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 metrisch Befestigungsgewinde metrisch seitfür Durchtrieb lich gegenüberliegend | 12 |
| Durchtrieb | 101-2 (B) 7/8 in 13T 16/32DP | K68 |
