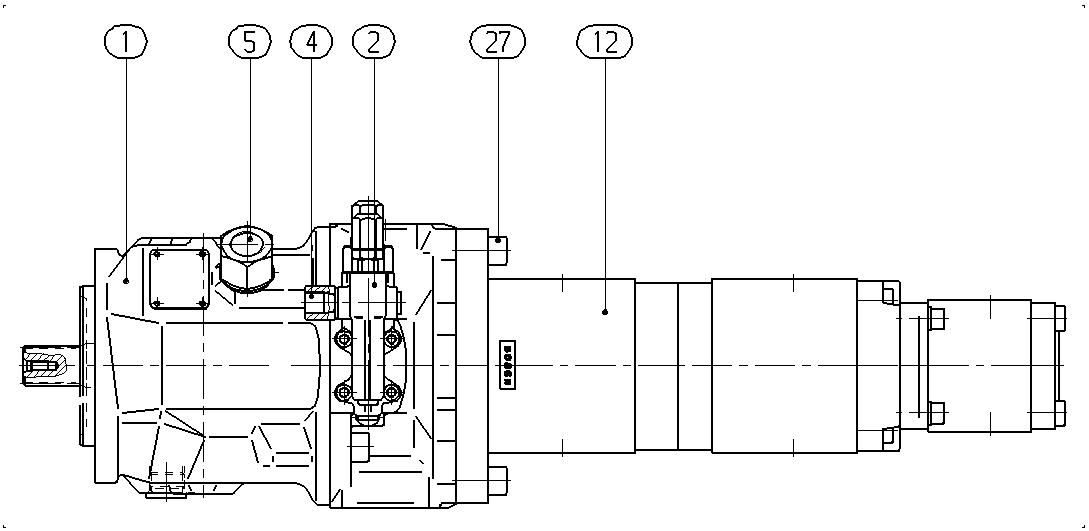

Einheit · AXIAL-PISTON PUMP
AA10VO45DRG/31R-PRC12H00R902446512
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO45DRG/31R-PRC12H00, Materialnummer R902446512. Nenngröße: NG 45. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Druckabschneidung hydraulisch ferngesteuert (DRG). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Triebwelle: Genaue Darstellung. wie Welle „S“ jedoch für höheres Drehmoment (R). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb (12). Stecker für Magnete: 14 Mit elektrischem Schwenkwinkelsenratiometrisch sor PAL Versorgung U = 5V DC (H).
- Nummer
- R902446512
- Typschlüssel
- AA10VO45DRG/31R-PRC12H00
- Gruppe
- A10VO 45
- Ausgabe
- 06/2020
| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902437000 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902490090 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R910921653 | ADAPTER Stückliste der Baugruppe →L | 1 | ||
| R910792772 | ADAPTER Stückliste der Baugruppe →L | 1 | ||
| 0510765085 | HYDRAULIC GEAR PUMPL | 1 | ||
| R910121142 | SOCKET HEAD CAP SCREW | 2 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 45 | 45 |
| Regel- und Verstelleinrichtung | mit Druckabschneidung hydraulisch ferngesteuert | DRG |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Bei Blick auf Triebwelle rechts | R |
| Triebwelle | Genaue Darstellung. wie Welle „S“ jedoch für höheres Drehmoment | R |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb | 12 |
| Stecker für Magnete | 14 Mit elektrischem Schwenkwinkelsenratiometrisch sor PAL Versorgung U = 5V DC | H |
