Einheit · AXIAL-PISTON PUMP
P A4VSG 250 EPB /30R-PZB10KB69NR902447529
Axialkolbenpumpe Bosch Rexroth Baureihe A4VSG, Typschlüssel PA4VSG250EPB/30R-PZB10KB69N, Materialnummer R902447529. Nenngröße: NG 250. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 (A4VS). Betriebsart: Pumpe, geschlossener Kreislauf (G). Drehrichtung: Blick auf Triebwelle rechts (R). Triebwelle: Zahnwelle DIN 5480 (Z). Anbauflansch: In Anlehnung an ISO 3019-2 metrisch 4-Loch (B). Arbeitsanschluss: SAE-Flanschanschluss A und B, Lage seitlich gleiche Seite, Befestigungsgewinde metrisch (10). Durchtrieb: 125, 2-Loch 1 1/2 in 17T 12/24DP (KB6). Ventile: Ventilblock angebaut SDVB (9). Filterung: Ohne Filter (N).
- Nummer
- R902447529
- Typschlüssel
- P A4VSG 250 EPB /30R-PZB10KB69N
- Gruppe
- A4VSG 250
- Ausgabe
- 07/2020

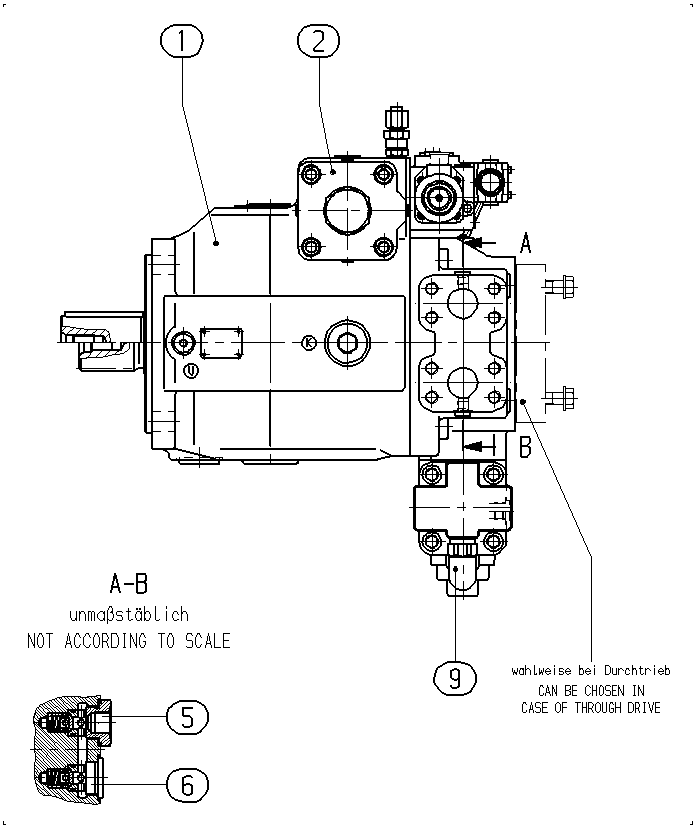

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910999626 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902447528 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R910948834 | VALVE MOUNTING KIT | 1 | ||
| R910944807 | VALVE MOUNTING KIT | 1 | ||
| R910902407 | FLUSHING BLOCK Stückliste der Baugruppe →L | 1 | ||
| 61 | R902805709 | SHIPPING PROTECTION | 2 | |
| R902602206 | SEAL SCREW | 1 | ||
| 64 | R902602013 | SEAL SCREW | 1 | |
| 65 | R902602013 | SEAL SCREW | 1 | |
| 71 | R902568998 | FLANGE COVER Stückliste der Baugruppe →L | 1 | |
| 81 | R910795224 | PLUG | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 | A4VS |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 250 | 250 |
| Baureihe | Baureihe 3, Index 0 | 30 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Triebwelle | Zahnwelle DIN 5480 | Z |
| Anbauflansch | In Anlehnung an ISO 3019-2 metrisch 4-Loch | B |
| Arbeitsanschluss | SAE-Flanschanschluss A und B, Lage seitlich gleiche Seite, Befestigungsgewinde metrisch | 10 |
| Durchtrieb | 125, 2-Loch 1 1/2 in 17T 12/24DP | KB6 |
| Ventile | Ventilblock angebaut SDVB | 9 |
| Filterung | Ohne Filter | N |
