Einheit · AXIAL-PISTON PUMP

AL A10V O100 DFLR/31L-PSC62K01R902447697

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel ALA10VO100DFLR/31L-PSC62K01, Materialnummer R902447697. Nenngröße: NG 100. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: Druck-Förderstrom-Leistungsregler (DFLR). Drehrichtung: Bei Blick auf Triebwelle links (L). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb (62). Durchtrieb: 82-2 (A) 5/8 in 9T 16/32DP (K01).

Nummer
R902447697
Typschlüssel
AL A10V O100 DFLR/31L-PSC62K01
Gruppe
A10VO 100
Ausgabe
06/2020

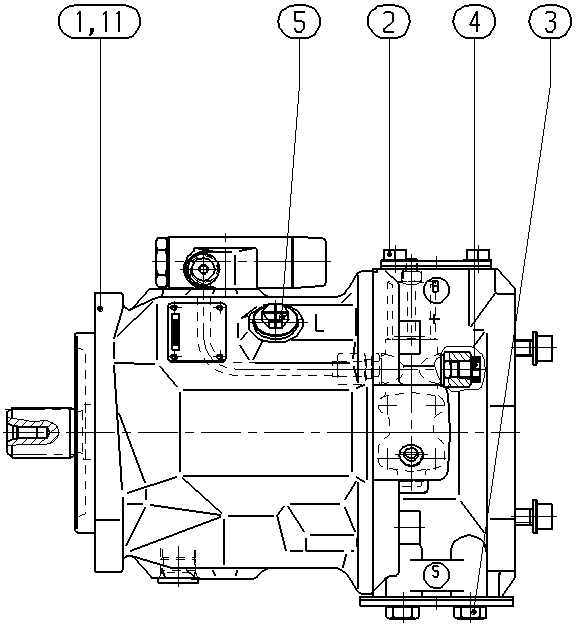

AL A10V O100 DFLR/31L-PSC62K01 — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902447698AXIAL-PISTON PUMP Stückliste der Baugruppe →L1
R902400585FLANGE COVER1
R902400595FLANGE COVER1
R902602014SEAL SCREW1
R902603191SEAL SCREW1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi)A10V
BetriebsartPumpe, offener KreislaufO
Nenngröße (NG)100100
Regel- und VerstelleinrichtungDruck-Förderstrom-LeistungsreglerDFLR
BaureiheBaureihe 3, Index 131
DrehrichtungBei Blick auf Triebwelle linksL
TriebwelleGenaue Darstellung.S
AnbauflanschAngelehnt an ISO 3019-1 (SAE) 2-LochC
ArbeitsanschlussSAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb62
Durchtrieb82-2 (A) 5/8 in 9T 16/32DPK01

Weitere Ausführungen 11
