Einheit · AXIAL-PISTON PUMP
AA10VO110DRS/32L-VWD12K04-S2017R902447721
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO110DRS/32L-VWD12K04-S2017, Materialnummer R902447721. Nenngröße: NG 110. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtungen: mit Förderstromregler X-T verschlossen mit Spülfunktion (DRS). Drehrichtungen: Bei Blick auf Triebwelle links (L). Dichtung: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung, bedingt für Durchtrieb geeignet (W). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) SAE C; 4-Loch (D). Arbeitsanschluss: unten, gegenüberliegend, Befestigungsgewinde metrisch (12). Durchtrieb: 101-2 (B) 1 in 15T 16/32DP (K04). Sonderausführung Nr. 2017.
- Nummer
- R902447721
- Typschlüssel
- AA10VO110DRS/32L-VWD12K04-S2017
- Gruppe
- A10VO 110
- Ausgabe
- 06/2020

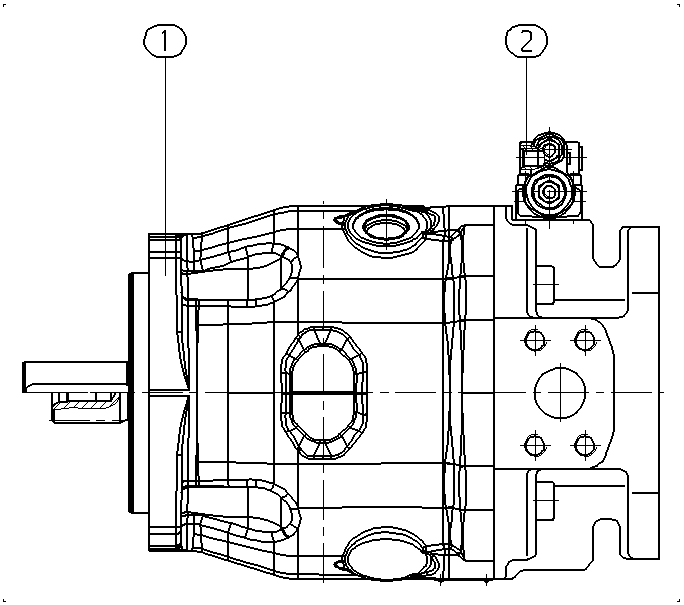

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902447557 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902451608 | CONTROL VALVE Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngrößen (NG) | 110 | 110 |
| Regel- und Verstelleinrichtungen | mit Förderstromregler X-T verschlossen mit Spülfunktion | DRS |
| Baureihe | Baureihe 3, Index 2 | 32 |
| Drehrichtungen | Bei Blick auf Triebwelle links | L |
| Dichtung | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung, bedingt für Durchtrieb geeignet | W |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) SAE C; 4-Loch | D |
| Arbeitsanschluss | unten, gegenüberliegend, Befestigungsgewinde metrisch | 12 |
| Durchtrieb | 101-2 (B) 1 in 15T 16/32DP | K04 |
