Einheit · BASE UNIT
GEAA10VSO100 OV /31R-PKC62K68 LRR902448595
Grundeinheit Bosch Rexroth Baureihe A10VSO, Typschlüssel GEAA10VSO100OV/31R-PKC62K68LR, Materialnummer R902448595. Nenngröße: NG 100. Ausführung: HFA, HFB, HFC-Druckflüssigkeit (E). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitrilkautschuk) nur bei Verwendung von HFA, HFB, HFC-Druckflüssigkeiten (P). Triebwelle: Zylindrische Welle mit Passfeder, zulässiges Durchtriebsmoment ISO 3019-1 (K). Anbauflansch: ISO 3019-1 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162, UNC-Befestigungsgewinde, seitlich gegenüberliegend (62). Durchtrieb: 101-2 (B) 7/8 in 13T 16/32DP (K68).
- Nummer
- R902448595
- Typschlüssel
- GEAA10VSO100 OV /31R-PKC62K68 LR
- Gruppe
- A10VSO 100
- Ausgabe
- 06/2020

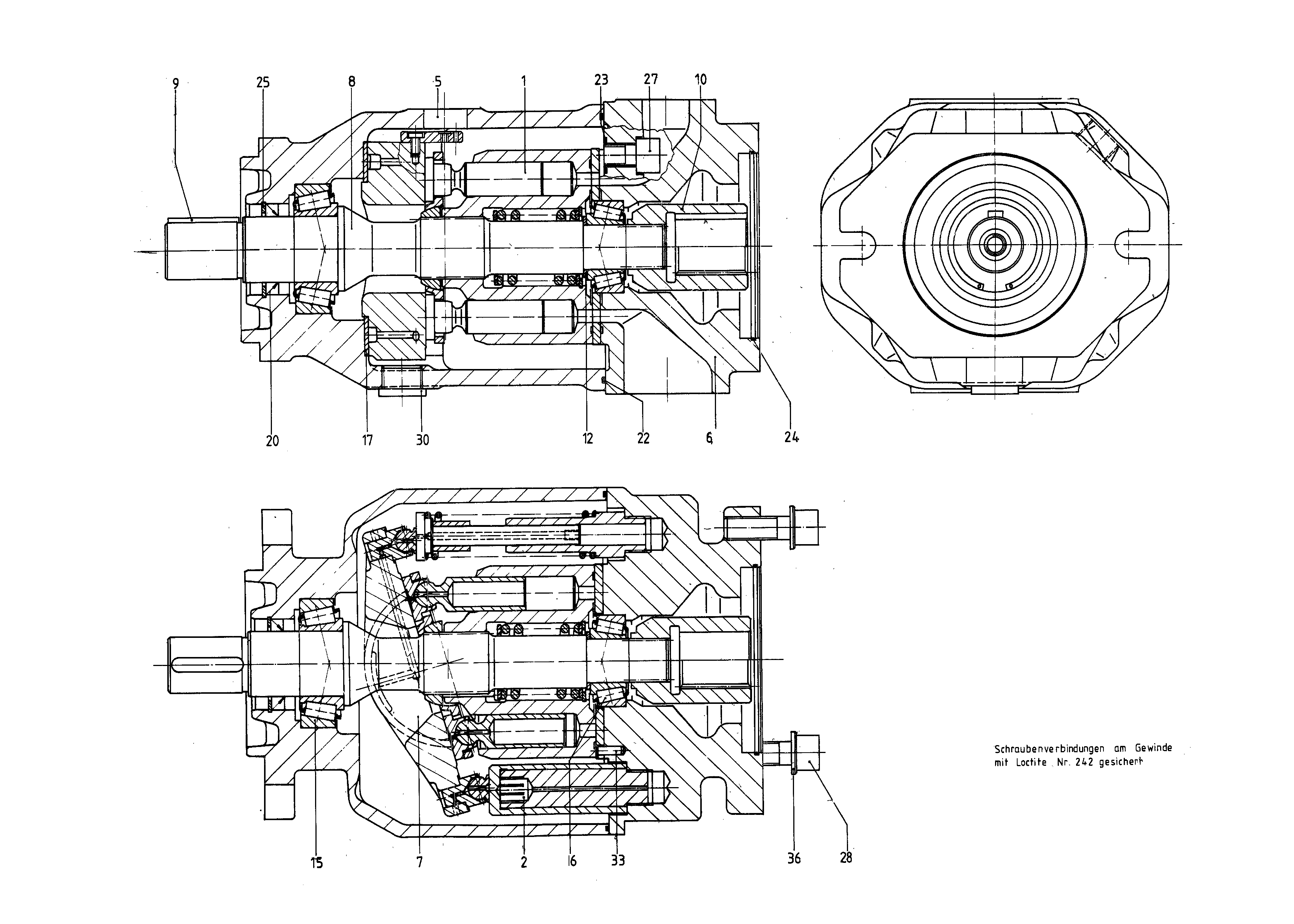

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910906871 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R910913785 | ADJUSTING PIECE Stückliste der Baugruppe →L | 1 | ||
| R910988001 | PUMP HOUSING | 1 | ||
| R910929294 | CONNECTION PLATE | 1 | ||
| R910961044 | SWASH PLATE | 1 | ||
| R902410597 | DRIVE SHAFT | 1 | ||
| R910935395 | PARALLEL KEY | 1 | ||
| R902436101 | SPLINED COUPLING | 1 | ||
| R910906878 | ADJUSTMENT SHIM | 1 | ||
| R910934053 | CYL. ROLLER BEARING | 1 | ||
| R910920476 | CYL. ROLLER BEARING | 1 | ||
| R910906881 | BEARING SHELL | 2 | ||
| R910916106 | ROTARY SHAFT LIP SEALD | 1 | ||
| R910906911 | O-RINGD | 1 | ||
| R913068283 | R-RINGD | 4 | ||
| R910384259 | O-RINGD | 1 | ||
| R909832149 | RETAINING RING | 1 | ||
| R910389714 | SOCKET HEAD CAP SCREW | 4 | ||
| R909154480 | SCREW PLUGD | 1 | ||
| 31 | R909831318 | DOUBLE BREAK-OFF PLUG | 1 | |
| R902533908 | STRAIGHT PIN | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Ausführung | HFA, HFB, HFC-Druckflüssigkeit | E |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 100 | 100 |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | NBR (Nitrilkautschuk) nur bei Verwendung von HFA, HFB, HFC-Druckflüssigkeiten | P |
| Triebwelle | Zylindrische Welle mit Passfeder, zulässiges Durchtriebsmoment ISO 3019-1 | K |
| Anbauflansch | ISO 3019-1 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162, UNC-Befestigungsgewinde, seitlich gegenüberliegend | 62 |
| Durchtrieb | 101-2 (B) 7/8 in 13T 16/32DP | K68 |
