Einheit · AXIAL-PISTON PUMP
A A10V O140 DFSR/31R-PSD12K04 -S2072R902448825
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO140DFSR/31R-PSD12K04-S2072, Materialnummer R902448825. Nenngröße: NG 140. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2/4-Loch (D). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb (12). Durchtrieb: 101-2 (B) 1 in 15T 16/32DP (K04). Sonderausführung Nr. 2072.
- Nummer
- R902448825
- Typschlüssel
- A A10V O140 DFSR/31R-PSD12K04 -S2072
- Gruppe
- A10VO 140
- Ausgabe
- 06/2020

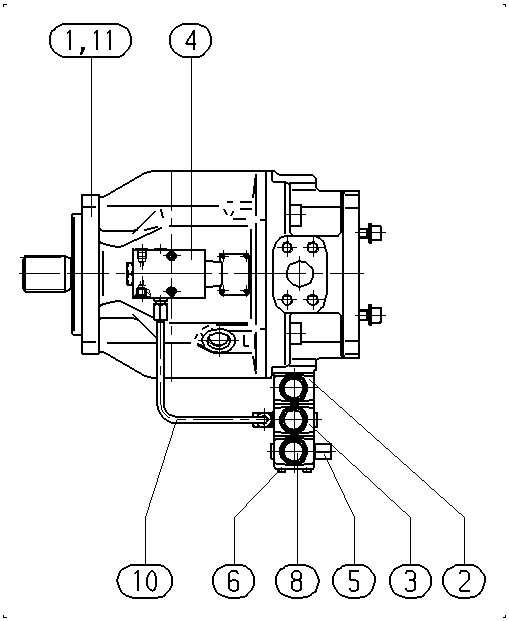

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902448758 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R910920180 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R910962672 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902533227 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R910984436 | ADAPTER Stückliste der Baugruppe →L | 1 | ||
| R910913066 | SOCKET HEAD CAP SCREW | 4 | ||
| 7 | R909151979 | SCREW PLUG | 1 | |
| R910920244 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R910964730 | PIPING Stückliste der Baugruppe →L | 1 | ||
| R910921641 | POWER DIAGRAM | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 140 | 140 |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Bei Blick auf Triebwelle rechts | R |
| Triebwelle | Genaue Darstellung. | S |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2/4-Loch | D |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb | 12 |
| Durchtrieb | 101-2 (B) 1 in 15T 16/32DP | K04 |
