Einheit · AXIAL-PISTON PUMP
AH A10V O 71 DFLR/31L-VSC43N00 -S1972R902449137
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AHA10VO71DFLR/31L-VSC43N00-S1972, Materialnummer R902449137. Nenngröße: NG 71. Ausführung: High-Speed-Version (äußere Abmessungen entsprechen Standardausführung) (H). Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: Druck-Förderstrom-Leistungsregler (DFLR). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 1972.
- Nummer
- R902449137
- Typschlüssel
- AH A10V O 71 DFLR/31L-VSC43N00 -S1972
- Gruppe
- A10VO 71
- Ausgabe
- 06/2020

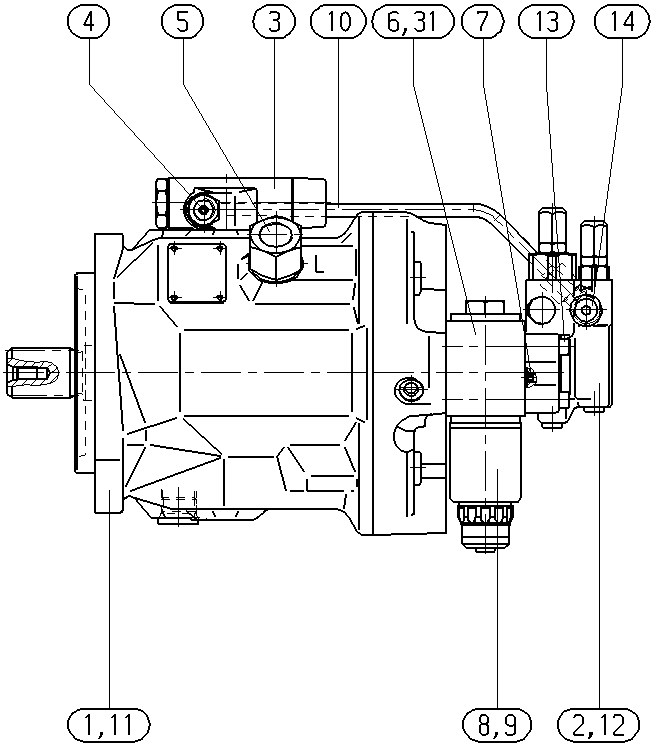

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902449295 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902472652 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902533217 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902409426 | ADAPTER Stückliste der Baugruppe →L | 1 | ||
| R910934572 | ADAPTER Stückliste der Baugruppe →L | 1 | ||
| R902469141 | INTERMEDIATE PLATE | 1 | ||
| R902540855 | NOZZLE | 1 | ||
| R902650786 | DIRECTIONAL SPOOL VALVE | 1 | ||
| R910785105 | SOCKET HEAD CAP SCREW | 4 | ||
| R902449138 | PIPING Stückliste der Baugruppe →L | 1 | ||
| R902410989 | POWER DIAGRAM | 1 | ||
| R902434482 | SEAL | 1 | ||
| R910359491 | SOCKET HEAD CAP SCREW | 4 | ||
| R910764647 | SCREW PLUG | 1 | ||
| 15 | R902434482 | SEAL | 1 | |
| R909831317 | DOUBLE BREAK-OFF PLUG | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Ausführung | High-Speed-Version (äußere Abmessungen entsprechen Standardausführung) | H |
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 71 | 71 |
| Regel- und Verstelleinrichtung | Druck-Förderstrom-Leistungsregler | DFLR |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung. | S |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Durchtrieb | Ohne Durchtrieb | N00 |
