Einheit · AXIAL-PISTON MOTOR
A A6VLM 355 HD1D /63W2-VZH017 B-SO191R902450175
Axialkolbenmotor Bosch Rexroth Baureihe A6VM, Typschlüssel AA6VLM355HD1D/63W2-VZH017B-SO191, Materialnummer R902450175. Nenngröße: NG 355. Axialkolbeneinheit: Schrägachsenbauart, verstellbar (A6V). Triebwellenlager: Long-Life Lagerung (L). Betriebsart: Motor (M). Regel- und Verstelleinrichtung: Proportionalverstellung hydraulisch ΔpSt = 10 bar (HD1). Druckregelung (nur für HD und EP): Druckregelung fest eingestellt (D). Drehrichtung: Bei Blick auf Triebwelle wechselnd (W). Einstellbereiche für Schluckvolumen: Vg min > 0.4 Vg max bis 0.8 Vg max Vg max = Vg max bis 0.8 Vg max (2). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zahnwelle DIN 5480 (Z). Anbauflansch: ISO 3019-2 8-Loch (H). Arbeitsanschluss: SAE-Arbeitsanschlüsse A und B hinten Spül- und Speisedruckventil angebaut 7 (017). Regelbeginn: bei Vg max (Standard bei HD, HZ, EP, EZ, DA) (B). Standard-/Sonderausführung: Sonderausführung (-S). Sonderausführung Nr. 191.
- Nummer
- R902450175
- Typschlüssel
- A A6VLM 355 HD1D /63W2-VZH017 B-SO191
- Gruppe
- A6VLM 355
- Ausgabe
- 06/2020

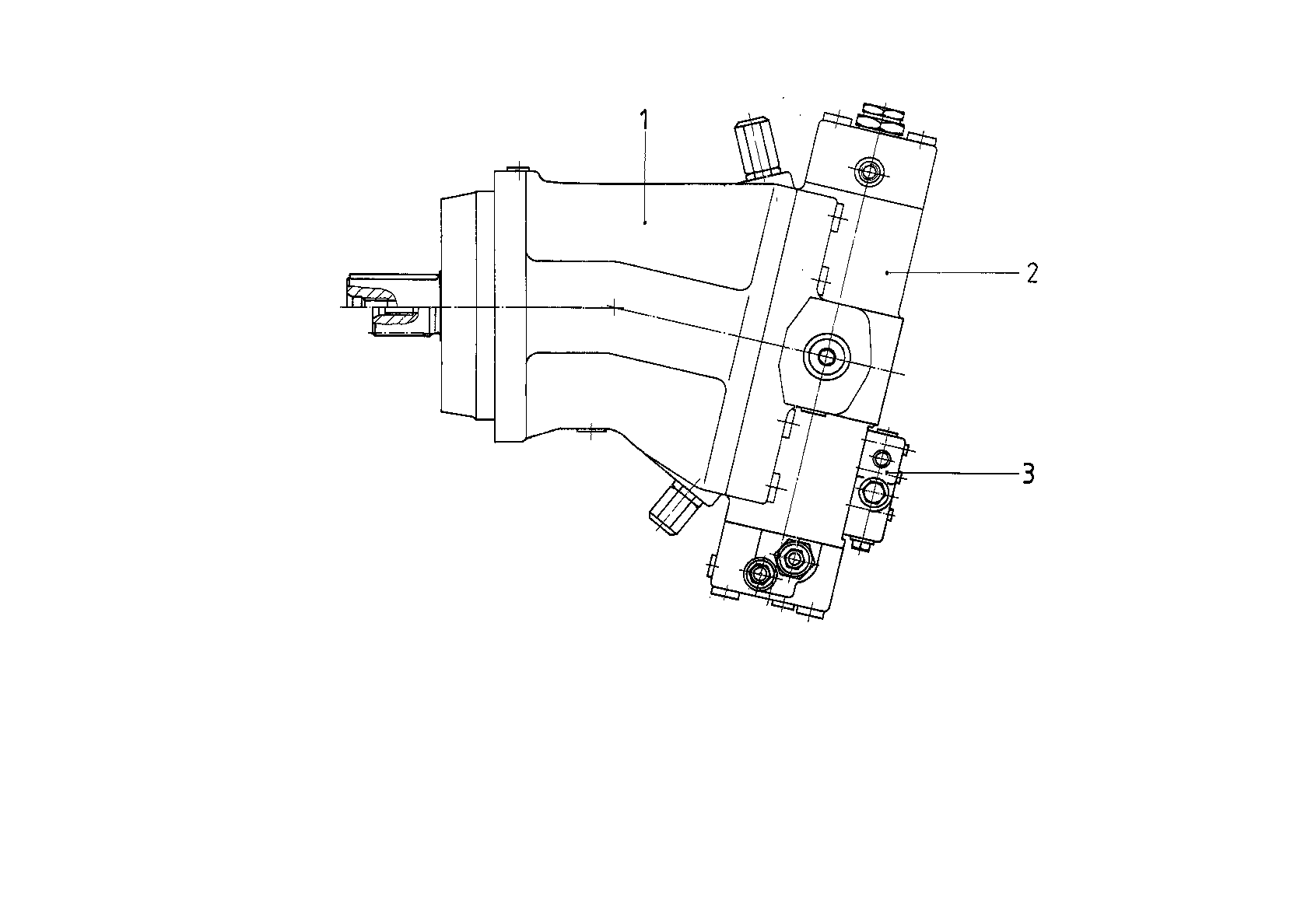

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| 1 | R902450176 | AXIAL-PISTON MOTOR Stückliste der Baugruppe →L | 1 | |
| 2 | R902414708 | CONTROL Stückliste der Baugruppe →L | 1 | |
| 3 | R910974640 | FLOW-CONTROL VALVE Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägachsenbauart, verstellbar | A6V |
| Triebwellenlager | Long-Life Lagerung | L |
| Betriebsart | Motor | M |
| Nenngröße (NG) | 355 | 355 |
| Regel- und Verstelleinrichtung | Proportionalverstellung hydraulisch ΔpSt = 10 bar | HD1 |
| Druckregelung (nur für HD und EP) | Druckregelung fest eingestellt | D |
| Baureihe | Baureihe 6, Index 3 | 63 |
| Drehrichtung | Bei Blick auf Triebwelle wechselnd | W |
| Einstellbereiche für Schluckvolumen | Vg min > 0.4 Vg max bis 0.8 Vg max Vg max = Vg max bis 0.8 Vg max | 2 |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zahnwelle DIN 5480 | Z |
| Anbauflansch | ISO 3019-2 8-Loch | H |
| Arbeitsanschluss | SAE-Arbeitsanschlüsse A und B hinten Spül- und Speisedruckventil angebaut 7 | 017 |
| Regelbeginn | bei Vg max (Standard bei HD, HZ, EP, EZ, DA) | B |
| Standard-/Sonderausführung | Sonderausführung | -S |
