Einheit · AXIAL-PISTON PUMP
A A10VSO100 DRS /32R-VSB12N00 -S1439R902450324
Axialkolbenpumpe Bosch Rexroth Baureihe A10VSO, Typschlüssel AA10VSO100DRS/32R-VSB12N00-S1439, Materialnummer R902450324. Nenngröße: NG 100. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar (A10VS). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen (DRS). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zahnwelle Standardwelle ISO 3019-1 (S). Anbauflansch: ISO 3019-2, 4-Loch (B). Anschluss: SAE-Flanschanschlüsse oben, unten, gegenüberliegend Befestigungsgewinde metrisch. (12). Durchtrieb: ohne Durchtrieb (N00). Triebwerksausführung: High-Speed mit Anschlussplattenausführung 22U (S).
- Nummer
- R902450324
- Typschlüssel
- A A10VSO100 DRS /32R-VSB12N00 -S1439
- Gruppe
- A10VSO 100
- Ausgabe
- 06/2020

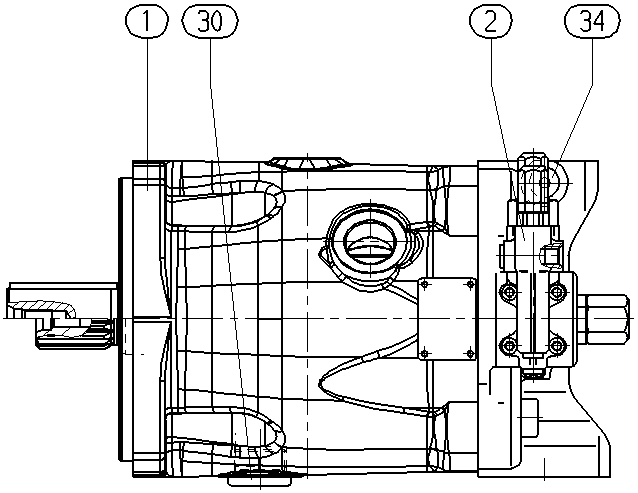

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902450316 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902460431 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R909156652 | SCREW PLUG | 1 | ||
| R913011609 | SCREW PLUG | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar | A10VS |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 100 | 100 |
| Regel- und Verstelleinrichtung | mit Förderstromregler X-T verschlossen | DRS |
| Baureihe | Baureihe 3, Index 2 | 32 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zahnwelle Standardwelle ISO 3019-1 | S |
| Anbauflansch | ISO 3019-2, 4-Loch | B |
| Anschluss | SAE-Flanschanschlüsse oben, unten, gegenüberliegend Befestigungsgewinde metrisch. | 12 |
| Durchtrieb | ohne Durchtrieb | N00 |
| Triebwerksausführung | High-Speed mit Anschlussplattenausführung 22U | S |
