Einheit · AXIAL-PISTON PUMP

ALA10VO74DFR1/31R-VSC12N00-SO890R902450331

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel ALA10VO74DFR1/31R-VSC12N00-SO890, Materialnummer R902450331. Nenngröße: NG 74. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen; mit Spülfunktion (DFR1). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb (12). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 890.

Nummer
R902450331
Typschlüssel
ALA10VO74DFR1/31R-VSC12N00-SO890
Gruppe
A10VO 74
Ausgabe
07/2020

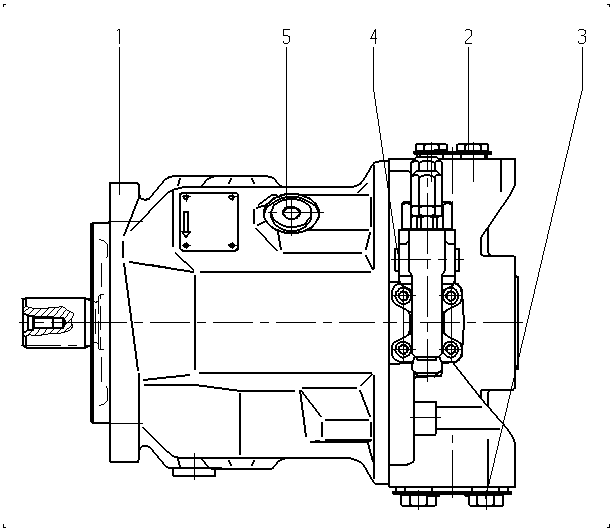

ALA10VO74DFR1/31R-VSC12N00-SO890 — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902450330AXIAL-PISTON PUMP Stückliste der Baugruppe →L1
R902400582FLANGE COVER1
R902400590FLANGE COVER1
R902602014SEAL SCREW1
R902603190SEAL SCREW1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi)A10V
BetriebsartPumpe, offener KreislaufO
Nenngröße (NG)7474
Regel- und Verstelleinrichtungmit Förderstromregler X-T verschlossen; mit SpülfunktionDFR1
BaureiheBaureihe 3, Index 131
DrehrichtungBei Blick auf Triebwelle rechtsR
DichtungswerkstoffFKM (Fluorkautschuk)V
TriebwelleGenaue Darstellung.S
AnbauflanschAngelehnt an ISO 3019-1 (SAE) 2-LochC
ArbeitsanschlussSAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb12
DurchtriebOhne DurchtriebN00

Weitere Ausführungen 7
