Einheit · AXIAL-PISTON MOTOR
A A10F E 28 /52R-VCF10N002R902450433
Axialkolbenmotor Bosch Rexroth Baureihe A10FM, Typschlüssel AA10FE28/52R-VCF10N002, Materialnummer R902450433. Nenngröße: NG 28. Axialkolbeneinheit: Schrägscheibenbauart, konstant, Nenndruck 280 bar (4100 psi), Höchstdruck (A10F). Betriebsart: Motor, Einschubausführung, offener und geschlossener Kreislauf (E). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Konische Welle mit Passfeder und Gewindebolzen (C). Anbauflansch: 2-Loch Spezialflansch (F). Arbeitsanschluss: Flanschanschlüsse A und B; seitlich; Befestigungsgewinde nach ISO 6162 gleiche Seite; metrisch (10N00). Ventile: Nachlaufventil integriert (2).
- Nummer
- R902450433
- Typschlüssel
- A A10F E 28 /52R-VCF10N002
- Gruppe
- A10FE 28
- Ausgabe
- 12/2019

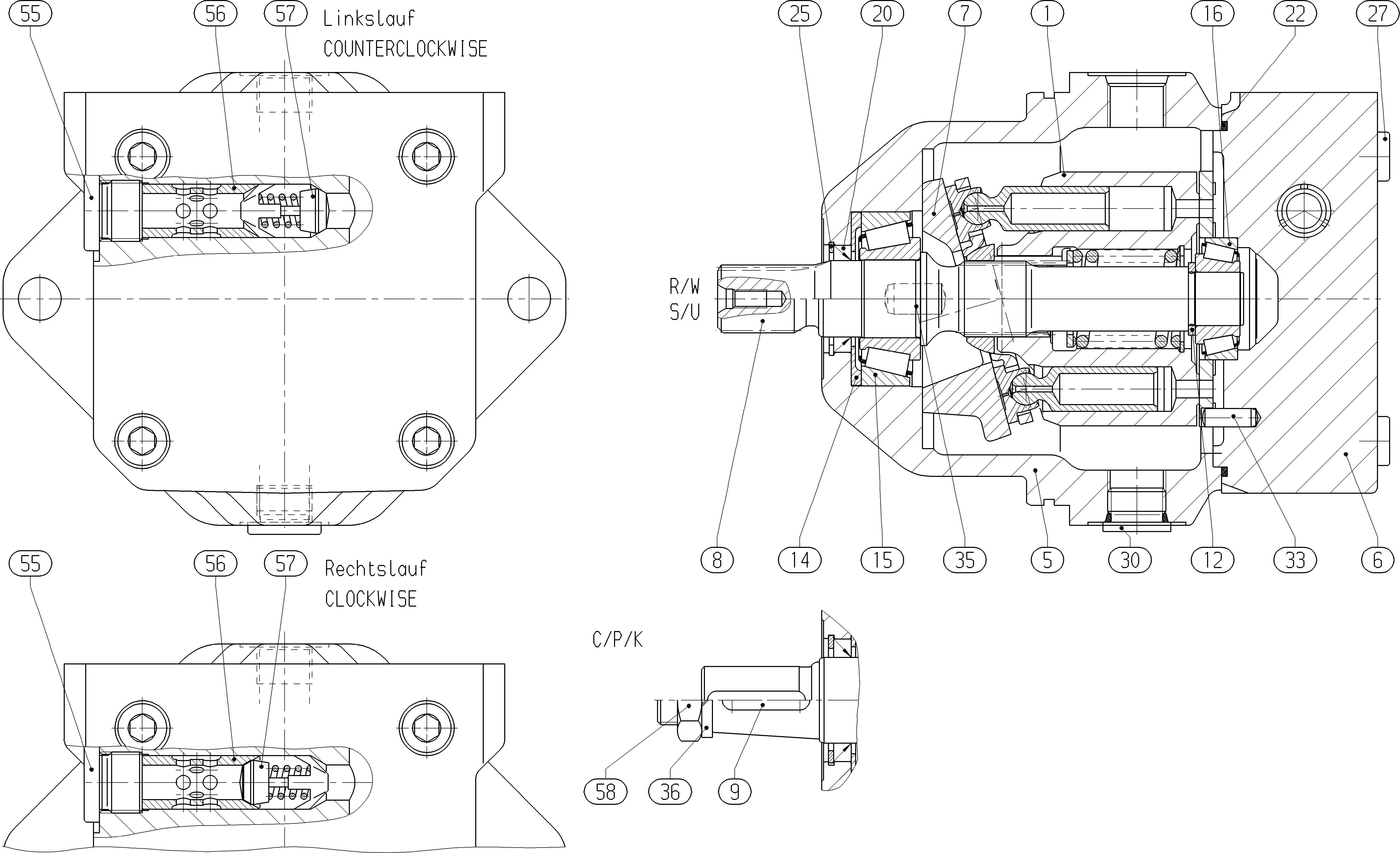

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910988570 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902401674 | MOTOR HOUSING | 1 | ||
| R910989611 | CONNECTION PLATE | 1 | ||
| R910920504 | CAM PLATE | 1 | ||
| R902417363 | DRIVE SHAFT | 1 | ||
| R910964231 | PARALLEL KEY | 1 | ||
| R902400789 | ADJUSTMENT SHIM | 1 | ||
| R910987890 | STOP RING | 1 | ||
| R902438109 | TAPERED-ROLLER BEARING | 1 | ||
| R902438110 | TAPERED-ROLLER BEARING | 1 | ||
| R910988019 | SHAFT SEALING RINGD | 1 | ||
| — | O-RINGD | 1 | ||
| R902403815 | RETAINING RING | 1 | ||
| R910963995 | SOCKET HEAD CAP SCREW | 4 | ||
| R910901969 | SCREW PLUGD | 1 | ||
| R902533908 | STRAIGHT PIN | 1 | ||
| R910924011 | STRAIGHT PIN | 2 | ||
| R909157040 | SCREW PLUG | 1 | ||
| R910989612 | VALVE SLEEVE | 1 | ||
| R910989620 | VALVE INSERT | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, konstant, Nenndruck 280 bar (4100 psi), Höchstdruck | A10F |
| Betriebsart | Motor, Einschubausführung, offener und geschlossener Kreislauf | E |
| Nenngröße (NG) | 28 | 28 |
| Baureihe | Baureihe 5, Index 2 | 52 |
| Drehrichtung | Bei Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Konische Welle mit Passfeder und Gewindebolzen | C |
| Anbauflansch | 2-Loch Spezialflansch | F |
| Arbeitsanschluss | Flanschanschlüsse A und B; seitlich; Befestigungsgewinde nach ISO 6162 gleiche Seite; metrisch | 10N00 |
| Ventile | Nachlaufventil integriert | 2 |
